隨著高清攝像機的使用越來越多，如何選擇合適的、滿足監控整體網絡架構性能的交換機也成了在高清監控系統前期方案制定、項目報價中有著很重要的作用。一個合適的交換機，不僅能夠發揮監控網絡應有的功能并能夠有效減少資源的浪費。

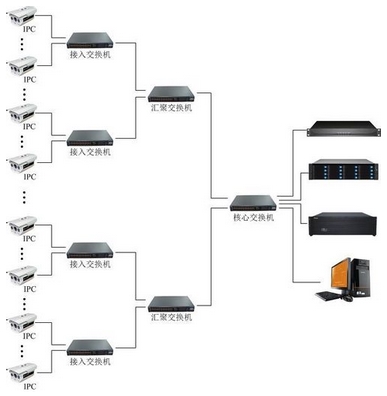

監控網絡有三層架構方式：核心層、匯聚層、接入層。
高清網絡視頻監控與模擬視頻監控相比，用雙絞線取代了同軸電纜，而雙絞線的傳輸又依賴于交換機，那么在高清網絡視頻監控項目中交換機應如何選擇?
首先，從高清網絡視頻監控項目包含多少個點的角度來選擇：
1)對于8個點以內的小型監控工程，可采用普通的8口百兆交換機，TP-LINK，D-LINK、斐訊等普通品牌的就可以，一百塊左右的價格，如果預算允許，選擇思科、華三或華為的效果會更佳。
2)對于16個點以內的小型監控工程，使用百兆口與硬盤錄像機連接，會導致帶寬不足，造成視頻監控畫面卡頓，需使用全千兆交換機或帶千兆上傳口的交換機。普通品牌的全千兆交換機價格也不高，幾百塊錢就能買得到。
3)對于50個點的中小型監控工程，僅僅采用一臺交換機將無法滿足工程的需求，此時需要交換機級聯。該類型工程可采用兩層級聯，即接入層和核心層，通過交換機級聯將50個點工程劃分成多個類似于8個點以內的小型監控工程。接入層可采用普通百兆交換機，核心層必須采用全千兆交換機。
4)對于50-100個點的中型監控工程，可以考慮采用交換機三層級聯，即接入層，匯聚層，核心層。接入層采用普通百兆交換機，匯聚層采用帶千兆上傳口的交換機，而核心層必須采用全千兆交換機。該核心層交換機必須保證充足的背板帶寬與包轉發率。建議選擇華三華為等一線品牌。
5)對于200個點以內的中大型監控工程，同樣采用交換機三層級聯架構。接入層和匯聚層配置與100個點的中型監控工程類似，唯一區別在于核心層全千兆交換機的選擇，此處建議選擇三層全千兆核心交換機，可網管，可劃分VLAN。
6)對于200個點以上的大型視頻監控工程項目，交換機的選擇更加至關重要，如果選擇不當，將導致監控中心畫面卡頓，影響觀看效果。該類型工程匯聚層和核心層建議采用同一品牌產品，為保證視頻流暢性，核心層采用三層萬兆核心交換機。
其次，從監控攝像機的功能參數來選擇交換機：
以選用720P的攝像機為例，分別選擇對應交換機。 前端20路720P接入1個接入層交換機。
接入層交換機的選擇：
條件1： 攝像機瑪流：4.5Mbps,20個攝像機就是20*4.5=90Mbps，也就是說，接入層交換機上傳端口必須滿足90Mbps/S的傳輸速率要求，考慮到交換機實際傳輸速率(通常為標稱值的30%，100M的也就30 M左右，)，所以接入層交換機應選用具有1000M上傳口的交換機。
條件2： 交換機的背板帶寬，如選擇24口交換機，自帶二個1000M口，總共26口，則接入層的交換機背板帶寬要求為：(24*100M*2+1000*2*2)/1000=8.8Gbps的背板帶寬。
條件3： 包轉發率：一個1000M口的包轉發率為1.488Mpps/s, 則接入層的交換機交換速率為：(24*100M/1000M+2)*1.488=6.55Mpps/S。
通常我們將滿足條件2和3的交換機稱之為線速交換機 ，如H3C S1026T 就滿足線速交換能力，具有24個100M端口，2個1000M電口。
根據以上條件得出： 當有20路720P攝像機接入一個交換機是，此交換機必須具有1個1000M上傳口，20個以上的100M接入端口。
匯聚層交換機的選擇：
總共5個H3C S1026T交換機接入，那么匯聚層的流量：90*5=450Mbps/S,那么匯聚層的上傳端口必須是1000M以上的。
如果5個IPCAM接入一個交換機，我們一般情況下是使用一個8口交換機，那么這個8口交換機是否滿足要求? 那么我們至少計算這個交換機3個方面的能力。
1.背板帶寬： 端口數*端口速度*2=背板帶寬 , 8*100*2=1.6Gbps/S。
2.包交換率： 端口數*端口速度/1000*1.488Mpps=包交換率，8*100/1000*1.488=1.20Mpps/S,有些交換機的包交換率有時計算出不能達到此要求，那么就是非線速交換機，當進行大容量數量吞吐時，易造成延時。
3.級聯口帶寬： IPCAM的碼流*數量=上傳口的最小帶寬，4.5*5=22.5Mbps/S,通常情況下，當IPCAM帶寬超過45Mbps時，建議使用1000M級聯口。當滿足以上能力的交換機就是合適的交換機。
