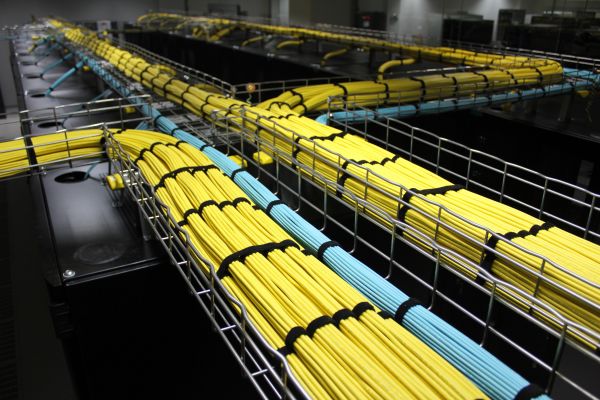

在實際綜合布線項目工程中，并不需要涉及到所有的綜合布線標準及規范，我們應該根據布線項目的性質來決定，而涉及的布線技術則適當引用布線標準。綜合布線大體分銅纜布線和光纜布線，銅纜分為3類、超五類、六類、增強六類。光纜分為：單模光纜和多模光纜，多模又有：OM1多模布線、千兆OM2多模布線和萬兆OM3多模布線。可以細分為：商場綜合布線、計算機網絡綜合布線、智能家居及家裝布線標準等等。那么，綜合布線標準有哪些呢？
國際標準：ISO/IEC11801、北美標準：TIA/EIA568B、歐洲標準：EN50173、國內標準：GB50311—2007、GB 50312—2007、中國標準：GB 50311-2007：建筑與建筑群綜合布線系統工程設計規范、GB 50312-2007：建筑與建筑群綜合布線系統工程驗收規范、GB/T50314-2000：智能建筑設計標準化等等。
在中國國家標準《綜合布線系統設計規范》(GB50311-2007)中所闡述的7大組成部分,這7大組成部分與以前普遍了解的6大子系統有些區別,其中包括：工作區、配線區子系統、干線子系統、進線間、設備間、管理.
區別以前常說的6大子系統,可以這樣歸納便于記憶：
1.三個傳輸新到：配線子系統、干線子系統、建筑群干線子系統
2.三個場地：工作區、進線間、設備間
3.管理
設標準目的:
這個標準確定了一個可以支持多品種多廠家的、商業建筑的綜合布線系統，同時也提供了為商業服務的電信產品的設計方向。 即使對隨后安裝的電信產品不甚了解，該標準可幫您對產品進行設計和安裝。在建筑建造和改造過程中進行布線系統的安裝比建筑落成后實施要大大節省人力物力財力。 這個標準確定了各種各樣布線系統配置的相關元器件的性能和技術標準。為達到一個多功能的布線系統，已對大多數電信業務的性能要求進行了審核。業務的多樣化及新業務的不斷出現會對所需性能作某些限制。用戶為了了解這些限制應知道所需業務的標準。
綜合布線標準分為強制性和建議性兩種：
所謂強制性是指要求是必須的，而建議性要求意味著也許可能或希望。 強制性標準通常適于保護、生產、管理，兼容：它強調了絕對的最小限度可接受的要求，建議性或希望性的標準通常針對最終產品。在某種程度上在統計范圍內確保全部產品同使用的設施設備相適應體現了這些準則。另一方面，建議性準則是用來在產品的制造中提高生產率，無論是強制性的要求還是建議性的都是為同一標準的技術規范。建議性的標準是為了達到一個目的，就是未來的設計要努力達到特殊的兼容性或實施的先進性。 在本文中。圖表中的注釋是標準的一個正式的部分，是用來提供有益的建議。 其他文件的引用除了特殊說明外都指的是標準的最新修定本。 該標準是現行使用的，文中所涉及的標準都是服從 修訂本的，而且通過在網絡的工作過程及 終端設備的布線技術中得到了驗證。
綜合布線的綜合布線系統設計等級，分為以下三類：
基本型：
基本型適用于綜合布線系統中配置標準較低的場合，使用銅芯雙絞線組網，其配置如下：每個工作區有一個信息插座;每個工作區配線電纜為1條4對雙絞電纜;采用夾接式交接硬件;每個工作區的干線電纜至少有2對雙絞線。
基本型綜合布線系統大都能支持話音/數據，其特點如下：
能支持所有話音和數據的應用，是一種富有價格競爭力的綜合布線方案;應用于話音、話音/數據或高速數據;便于技術人員管理;采用氣體放電管式過壓保護和能夠自恢復的過渡保護;能支持多種計算機系統數據的傳輸。
增強型：
增強型適用于綜合布線系統中中等配置標準的場合，使用鋼芯雙絞線組網。其配置如下：
每個工作區有兩個或以上信息插座;每個工作區的配線電纜為2條4對雙絞線電纜;采用直接式或插接交接硬件;每個工作區的干線電纜至少有3對雙絞線。
增強型綜合布線系統不僅具有增強功能，而且還可提供發展余地。它支持話音和數據應用，并可按需要利用端子板進行管理。增強型綜合布線系統具有以下特點：
每個工作區有兩個信息插座，不僅機動靈活，而且功能齊全;任何一個信息插座都可提供話音和高速數據應用;可統一色標，按需要可利用端子板進行管理;是一種能為多個數據設備創造部門環境服務的經濟有效的綜合布線方案;采用氣體放電管式過壓保護和能夠自恢復的過流保護。
綜合型：
綜合型適用于綜合布線系統中配置標準較高的場合，vcom使用光纜和銅芯雙絞線組網。綜合型綜合布線系統應在基本型和增強型綜合布線系統的基礎上增設光纜系統。綜合型布線系統的主要特點是引入光纜，能適用于規模較大的智能大廈，其余與基本型或增強型相同。
綜合布線系統等級之間的差異
所有基本型、增強型和綜合型綜合布線系統都能支持話音/數據等業務，能隨智能建筑工程的需要升級布線系統，它們之間的主要差異體現以下兩個方面：
支持話音和數據業務所采用的方式;在移動和重新布局時實施線路管理的靈活性。
另：根據現行綜合布線國家標準《綜合布線系統工程設計規范》GB 50311-2007，綜合布線銅纜布線系統按照支持的帶寬分為A(100K)、B(1M)、C(16M，3類)、D(100M，5/5e類)、E(250M，6類)、F(600M，7類)六個級別;光纖信道按照支持的傳輸距離分為OF-300、OF-500和OF-2000三個等級，各等級光纖信道應支持的應用長度不應小于300m、500m及2000m。目前比較常用的綜合布線等級是D級(5e類)和E級(6類)，隨著光纖布線成本的大幅下降，光纖布線將逐漸成為未來綜合布線的比然發展趨勢。
綜合布線六類系統有哪些規范與標準?
技術的發展體現著人們需求的提高，近年來，隨著人們對網絡傳輸速率，容量等需求的提高，綜合布線六類系統使用愈加廣泛。眾所周知，綜合布線系統是一個極為復雜而又龐大的基礎建設工程，在施工過程中都需遵循一定的規范與標準，六類布線系統亦是如此。下面綜合布線廠家唯康將為您講述相關知識。
首先，在施工前，必須仔細查閱其他專業的施工圖紙，尤其是土建結構施工圖、水、電、通風施工圖。因為水平路由的長短將會對系統的等級有一定的影響，而土建結構施工圖、水、電、通風施工圖對水平布線子系統管線路由的走向影響最大。
其次，在審圖時，應用比例尺在圖紙上認真測量，為水平布線子系統找出最合理的路由走向，做到既能節省水平線纜的長度，又能避免與其他專業管路發生沖突。由于電氣專業管線不可避免的要與其他各專業管路交叉重疊，水平布線子系統的水平管路在綜合布線系統中所占的比例最大，若與其它專業管路處理不當，就會給電氣施工帶來極大的不便，發生矛盾的現象，給土建專業帶來地面超高等問題。
此外，水平布線子系統的管路在預埋前，應認真作好圖紙會審工作，并向施工做好技術交底，盡量避免與其它專業管路交叉重疊，發生矛盾?？衫肁utoCAD繪出三維大樣圖，在大樣圖上注明其它專業管路的走向、標高以及各種管路的規格型號，制定出最優敷設管路的施工方案，滿足管線路由最短，便于安裝的要求。
目前水平布線有三種方法：鋼管暗敷設法、吊頂內走線槽，線槽至信息點之間采用鋼管連接方法、地面線槽暗敷設法，其中地面線槽暗敷設法適用于較高檔的智能大廈。大廈內布置的信息點密集、大開間需要打隔斷的辦公場所，它的特點是投資比較大，工藝要求高，施工比較困難。
綜合布線一般由專業公司負責安裝調試，施工方僅做管路預埋、線纜敷設，如果我們在施工中敷衍了事，不遵循“管線路由最短”的原則，就會增加水平布線子系統管線的長度，不利于提高綜合布線系統的通信能力、不利于通信系統的穩定性、不利于通信傳輸速率的提高。
另外，在施工中應滿足設計余量。因為在實際施工中，不可能使水平線纜一直保持直線路由，所以實際安裝中，需要的線纜總會比圖紙上統計的量大的多，這就需要考慮一定的余量。余量的計算方法是將一張平面圖紙上離配線架最遠的信息點的線纜圖紙長度(圖紙上用比例尺量出的長度)，和最近的信息點的線纜圖紙長度相加，除以2，得出得數值為信息點的平均圖紙長度，取平均長度的20%作為余量。否則就會造成不必要的材料浪費。
在大多數設計中，水平布線子系統是被設計在吊頂、墻體或底板內的，所以可以認為水平子系統是不可更改、永久的系統。在安裝中，應盡量使用性能優良、質量可靠的管路和線纜，保證用戶日后不破壞建筑結構。良好的安裝質量，可以使水平布線子系統在其工作周期內，始終保證良好工作狀態和穩定的工作性能，尤其對于高性能的通信線纜和光纖，安裝質量的好壞對系統的開通影響尤其顯著，因此綜合布線廠家唯康認為在安裝線纜中，要嚴格遵守EIA/TIA569規范標準。
最后，六類布線系統工程中，所有的設備及線材產品都需要使用六類標準，否則將會不但會降低整個六類布線系統的性能，嚴重則會導致設備間性能不兼容而導致系統癱瘓。
計算機網絡建設中，網絡工程的驗收非常重要。線纜安裝過程對整個系統的影響很大。欲達到高性能的系統一方面采用先進的線纜及布線系統，另一方面，系統安裝施工質量非常重要。無論選擇何種布線系統，施工后最終結果都要與產品性能指標相比較，這就是布線系統的驗收測試。
在驗收綜合布線系統時，以下一些問題需加以注意：
1.綜合布線系統最大的特點是所有語音、數據、電視設備的布線組合在一套標準的布線系統上，目前應用最廣泛的是支持語音和數據的綜合布線，因此數據和語音能否靈活的轉換決定了該系統是否為智能化綜合布線。
2.標識清楚。標識可以分為以下類別：通道標識、空間標識、電纜標識、端接硬件標識、接地標識。其中對日常維護最重要的是電纜標識，應當注意的是標識的越細致，日常維護越簡單，其中，設備間標識尤為重要，垂直、水平、光纜，甚至于房間的端接面板都應標識清楚。
3.線纜測試。綜合布線系統采用異步傳輸非屏蔽雙絞線方案，傳輸距離不能超過100米，當不能滿足要求時，應采用光纜。但實際施工中，線纜參數由于多種原因不一定滿足要求，因此必須進行驗收測試。
對于光纜，首先計算光纖鏈路衰減極限值。光纖鏈路衰減極限值db(850nm)=光纖距離(KM)×3.5+耦合器數×0.75+熔接點數×0.3。光纖鏈路衰減極限值(Limit) 指該光纖對光信號的最大衰減值。850nm是指做測試時,使用測試光的波長，為可見紅光。耦合器為光纖連接器件，通常情況下為2個。熔接點指光纖接合點，通常也為2個。使用專用的測試工具，如FLUKE測試儀，測試出光纖鏈路的衰減值(Loss)。如果Loss小于Limit，則通過測試。 一般布線工程施工中都忽略接地測試這個重要的環節，其主要問題是因為涉及到環節較多，尤其在架空的線纜鋪設中，避雷尤其關鍵，即使不直接引雷，發生感應電流也會破壞計算機網絡設備端口、網卡，甚至引起火災。應避免架空鋪設線路，包括光纜，原因是光纜的鋼鎧易產生感應電流。如不可避免架空，一定要有保護，一般采用金屬外皮，并與公共接地相連，其接地電阻應不大于國家標準0.4歐姆。
4. 文檔齊全。布線系統施工質量的優劣都應體現在驗收文檔中，所有測試性能都應體現在文檔中。其中包括PDS 系統圖;PDS 土建施工圖;配線間配線圖表;驗收測試文檔等等。
5. 在您決定測試手段時，廠商的認可是必要的。有了廠商的擔保，您應該使用被認可的測試工具還進行認證測試，這樣才可以確保您的用戶的滿意度。
