一、工程實施前
1.1 確定客戶的需求
不同客戶對無線網絡的需求是不一樣的，只有明確了客戶的實際需求才能正確的去設計網絡的結構和選用設備，通常主要關注的需求包括如下方面：
1、網絡規模 ：總體網絡規模有多大，有線、無線接入點各自有多少?對于交換機、路由器等設備的選擇有什么考慮?
2、網絡應用需求 ：網絡是用于一般的上網還是特殊用途?上網是以看視頻為主還是瀏覽網頁為主?分析這些應用下對網絡流量、延遲等方面的性能要求
3、無線覆蓋效果要求 ： 是環境的 100%絕對覆蓋還是大部分關鍵區域的覆蓋?有沒有什么技術指標?無線選擇雙頻還是單頻?
4、有線網絡與布線要求 ： 已有的或設計中的有線布線情況是怎樣的?以酒店為例，客房已經布置了網線嗎?是會增加還是不會考慮在客房布置網線?此項對于后續的AP 選型很重要。
5、建筑平面圖/環境 ： 根據建筑結構和平面布局，做初步的無線方案設計，以及可能存在問題的區域，為后續現場勘測做準備。
6、供電要求： 是選擇PoE 供電還是DC 供電?環境是否具備?
7、管理功能 ：是否需要做無線的認證?需要微信認證嗎? 有線網絡需要做怎樣的管理和認證?等等
通過上面的需求了解，我們可以根據客戶的描述得到大概的網絡方案、設備選擇等，在滿足客戶需求的同時，也需要根據我們的經驗去分析網絡潛在的需求和可能存在的問題，比如有一定規模的網絡一般都需要進行 VLAN 劃分來保障有線、無線網絡的穩定性，但客戶缺乏這方面的專業知識，基本上不會主動考慮到這點。作為方案設計人員，在設備的選型上需要適當考慮。
1.2 網絡結構設計

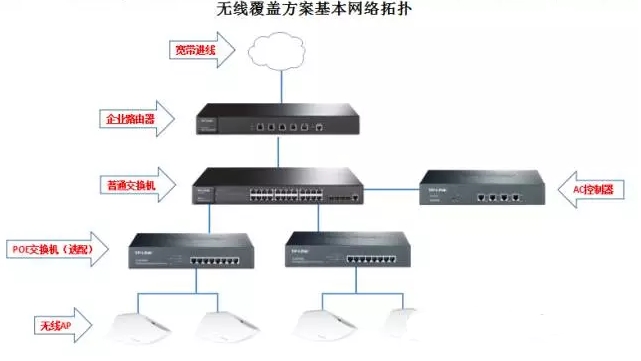

TP-LINK 商用解決方案的一般網絡拓撲如上圖所示，AC 旁掛在核心或者匯聚交換機上，管理整個網絡中的AP，AP 零配置，統一由AC 進行管理。
針對酒店、企業、學校、宿舍、工廠、商場、餐廳等各種場景，都有相應的解決方案。
1.3AC/AP 設備選型
參見無線AP、AC控制器表格頁;
1.4 現場勘查與測試
無線的應用效果與環境的相關性非常大，所以在工程實施前，需要在實際環境進行勘測，勘測的目的包括進一步確認方案的可行性，另一方面是需要選擇一些代表位置，嘗試安裝AP 并測試無線覆蓋的效果是否符合預期。具體內容包括如下幾方面：
1.4.1 AP 安裝位置規劃
吸頂AP 信號輻射方向
吸頂AP 使用的是定向天線，其信號發射方向如圖1-3 所示，實際覆蓋過程中，需要根據圖中的角度來確認AP 的信號是否能夠覆蓋到需要的區域
AP 信號覆蓋范圍

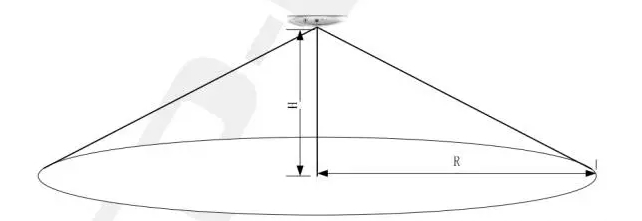

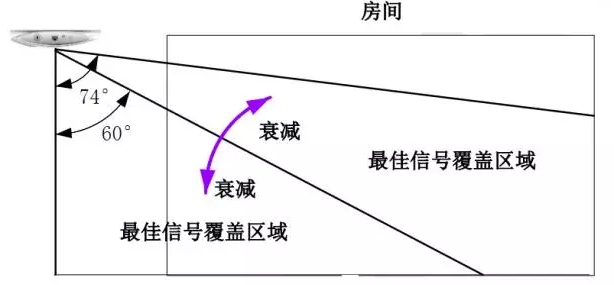

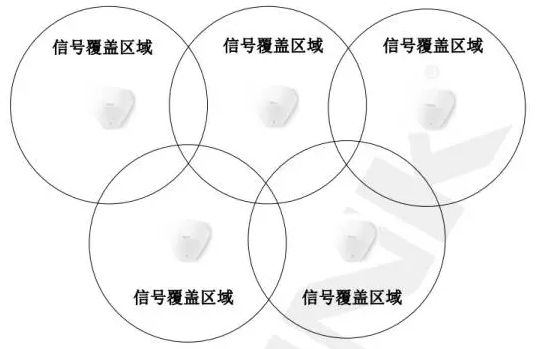

AP 在不同的安裝高度，其對應的覆蓋范圍略有不同，假設AP 高度為H。其最佳信號覆蓋半徑為 R=H*tan(74°)=3.48H，如圖1-4 所示。在實際覆蓋過程中，不同AP 的覆蓋范圍最好能夠有一定重疊，這樣可以保證漫游效果，如圖所示。
AP 間距
由于AP 在工作過程中，會產生一些低能量的邊帶噪聲，這些噪聲會對相鄰信道照成影響，所以在實際施工過程中，兩個AP 的距離安裝點不能太近，AP 可視距離最好大于10m。如果中間有墻體阻擋，可以小于該距離。
上下樓層AP 交錯

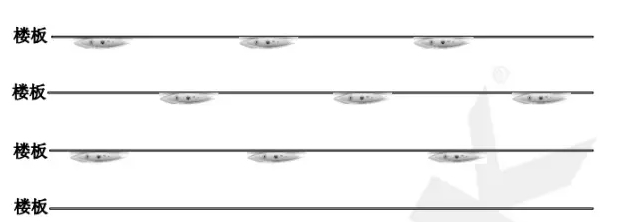

由于樓層和樓層之間的距離比較小，不同樓層間的AP 盡量錯開，部署方式如圖1-7，這樣可以減少AP 之間的信號干擾。
AP 墻體穿透
墻體對無線信號的衰減會相當大，不同墻體對無線信號的衰減會不一樣，在施工過程中，盡量保證AP 與無線覆蓋區域之前的衰減小于20dB。

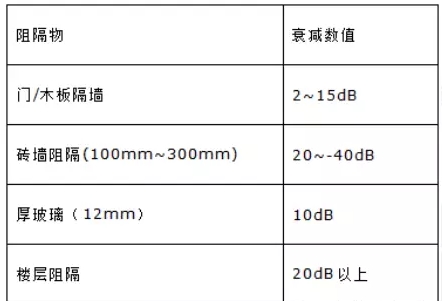

常見阻隔物對無線信號的衰減經驗值如下：
面板式安裝位置規劃

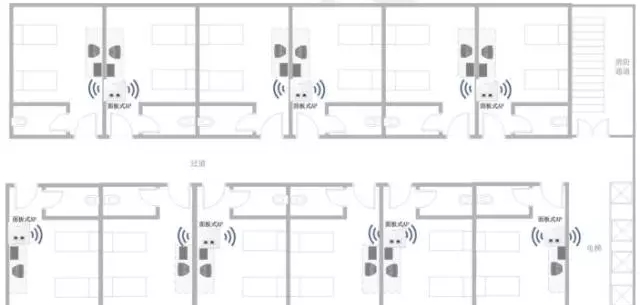

面板式及桌面式AP 天線輻射方向比較均勻，適合于安裝在有隔墻的房間內部，例如酒店客房或者辦公室等，建議的1 個AP 覆蓋1-2 間房間，覆蓋方法如下圖所示：
1.4.2 AP 覆蓋效果測試
無線信號掃描
無線網絡是否能夠穩定，很大程度取決定于無線網絡環境。在無線覆蓋施工之前，需要對現場已有網絡的繁忙情況進行評估，可以使用 軟件對現場的無線信號進行掃描。現場無線信號越多(主要關注無線信號強度高于-70dBm 的信號，數字的絕對值越小表示信號越強，即-60dBm 的無線信號比-70dBm 的信號要強)，最終覆蓋結果可能會越差。
如果已有無線環境不太理想，需要適當減少干擾或者避開干擾，比如將原有網絡拆除、斷電等，以及考慮選擇5G 頻段的AP 設備。
覆蓋效果評估
工程施工前，在沒有接入Internet 的情況下，可以先安裝一個AP 進行測試。
測試1：測試信號強度，在預計需要覆蓋的區域，選擇多個點位測試，每個點位的信號強度高于-70dBm，說明覆蓋效果良好。
測試2：進行吞吐量測試，在預計需要覆蓋的區域，選擇多個點位，無線筆記本電腦下行吞吐量能夠在20Mbps 以上，說明覆蓋效果良好。
二、工程實施中
2.1 AP 安裝
2.1.1. AP 安裝位置

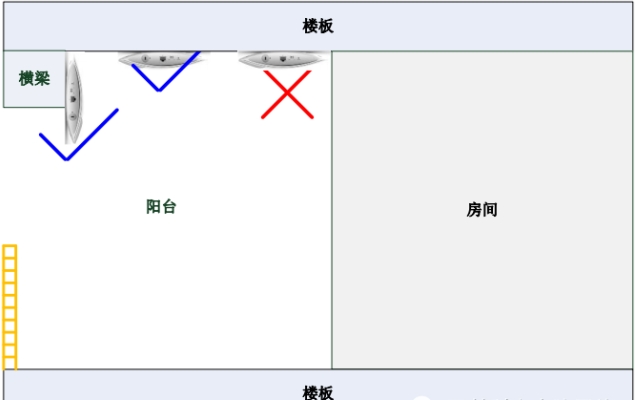

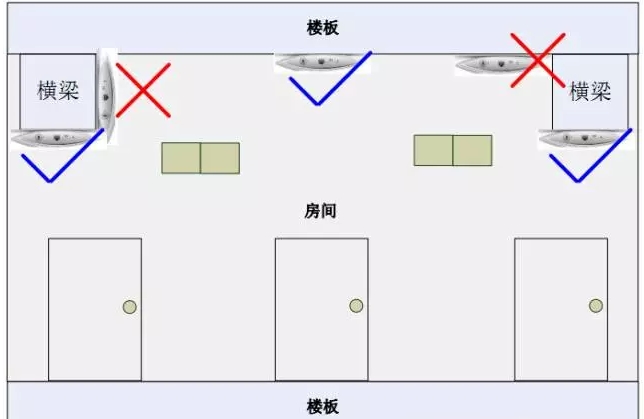

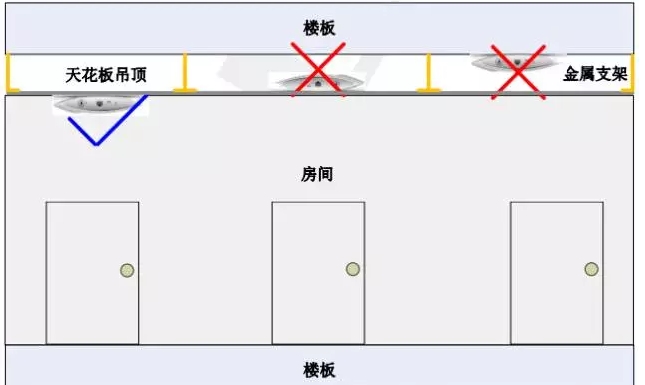

AP 在安裝的時候，盡量選擇天花上沒有遮擋的區域，與需要覆蓋的房間的墻體保持一定距離或居中的位置，安裝位置如下圖所示
上述圖示中紅叉位置安裝的AP，會嚴重的影響到無線覆蓋的效果，甚至出現部分位置無法正常使用無線的問題。
2.1.2 AP 的MAC 地址與位置
在AP 包裝盒中，有一個便簽，可以方便地記錄AP 的MAC 地址與安裝位置的對應關系，施工人員在安裝過程中，將該便簽取出，填寫好MAC 和安裝位置，然后再將便簽撕下貼到記錄的本子上。施工完成后，可以根據記錄在AC 頁面對AP 進行備注，方便后續的優化和維護。
注意：該工作非常重要，記錄好 MAC 和安裝位置之后，后續在網絡維護上可以非常方便。假如在維護時我們發現某個MAC 地址的AP 不能正常工作，需要找到相應位置檢查AP 的線路連接和硬件，如果沒有MAC 和安裝位置對應表，將是非常困難的。
2.1.3 AP 運行狀態
AP 安裝好之后，觀察AP 的狀態指示燈，如果該燈的狀態為閃爍狀態，說明AP 與AC之間的通信是不通的，如果該燈的狀態由閃爍變成了常亮，說明AP 與AC 之間的網絡已經通了，網絡物理連接已經沒有問題。
2.1.4 線路標記
在網線布置過程中，需要對網線進行標記，標記好之后，AP 與機房中交換機的接口就非常容易對應起來，后續網絡維護也會非常方便。
三、工程實施后
在工程實施后，一般需要對無線網絡和有線網絡進行優化調整，保證整個網絡的穩定運行。路由器、交換機、AC 和AP 等設備的基本設置方法請參考TP-LINK 官網——服務支持欄目，搜索具體的產品型號獲取幫助。下文將只介紹網絡優化相關的內容。
3.1 無線網絡優化
3.1.1 頻段帶寬選擇
IEEE802.11n 之后的技術在信道的選擇上可以選擇多個信道，使用 40MHz 或者更高的頻段帶寬傳輸數據局，但在大規模無線組網中，如果AP 與AP 之間信道沖突，很容易造成無線使用體驗差，所以在選擇頻段帶寬上，我們盡量選擇20MHz，有效減少信道沖突。
3.1.2 信道規劃

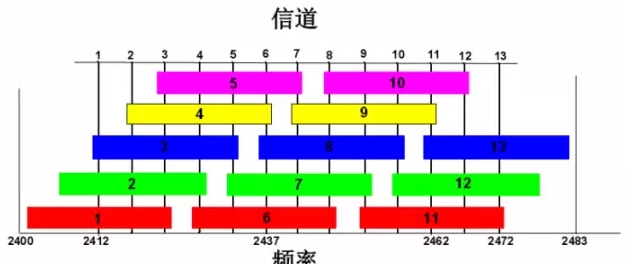

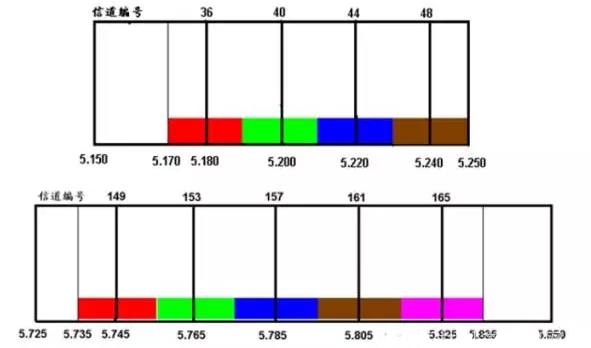

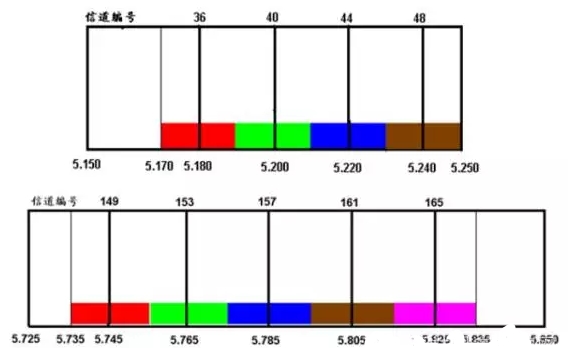

在頻段帶寬為20MHz 的條件下，在2.4G 頻段，1、6、11 信道理論相互不會干擾;5G頻段36、40、44、48、149、153、157、161、165 信道理論相互不干擾。工程完成后，配置過程需要根據AP 的安裝位置，手動指定各個AP 的無線信道。

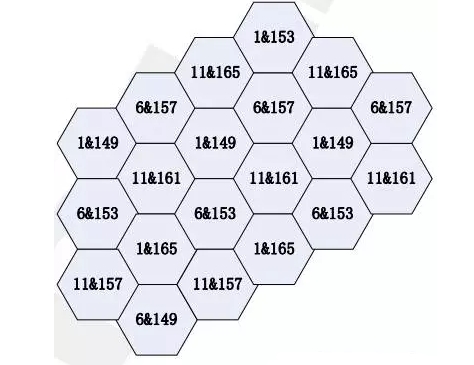

蜂窩部署方式是WLAN 網絡部署的基本原則，如圖3-4 所示。需要盡量隔離同信道的覆蓋范圍，提高同信道的重用率

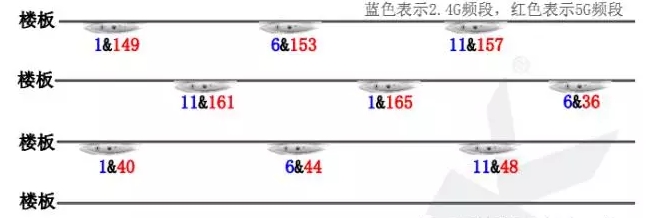

樓宇安裝信道劃分方法，如圖
3.1.3 無線網絡隔離

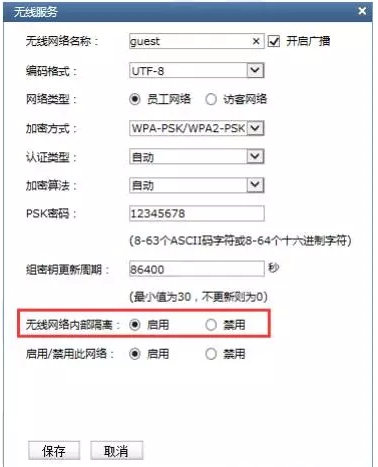

在無線網絡中，如果廣播包過多，會對無線網絡質量造成比較大的影響。所以如果沒有特殊需求的情況下，建議將AP 下面的無線客戶端進行隔離，如圖
3.1.4 AC 設置優化
AP 負載均衡
由于WLAN 工作原理的限制，各個無線客戶端是共享帶寬連接到AP 上來的。因此如果某個AP 上用戶數太多，或流量太大，會影響AP 下所有用戶的正常使用，甚至會造成AP因負載過大而工作不穩定。

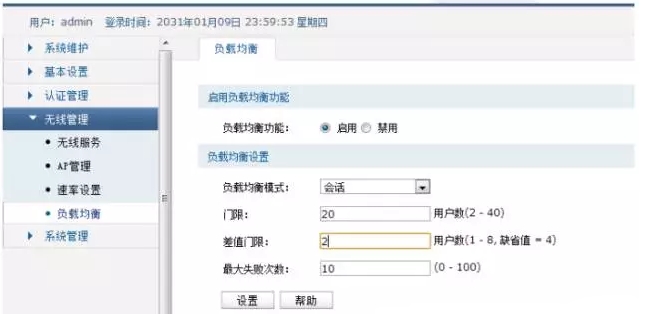

基于接入用戶數的負載均衡，當AP 間的用戶數量超過設定的閾值時，AC(僅AC1000支持) 能夠動態調整用戶在不同AP 間的均勻分布，防止個別AP 過載。
弱信號客戶端禁止接入與踢除
標準的無線協議基于RTS/CTS 機制，并且帶寬是共享的。所以，AP 端需要照顧到所有連接中設備的傳輸質量與速率。不管傳得快還是傳得慢, 都要等它的封包發完后才能會允許下一個客戶端的通訊接入。否則會引起沖突。所以。當其中有一臺速率很慢的時候。就會占用更多的時間完成封包的發送。這樣。整個系統的效率就低了。

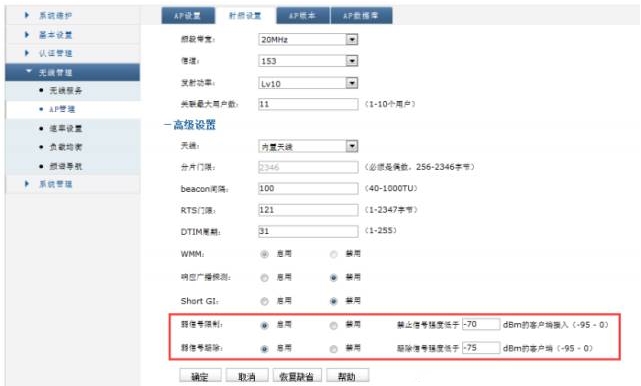

為了杜絕這種現象，需要在無線設備上對弱信號客戶端作一定的限制。TP-LINK 設備支持設置信號客戶端的禁止接入和踢除的功能，設置一定的閾值，不允許弱信號客戶端接入并踢除網絡中現有的弱信號客戶端，可以提高無線使用體驗，增強無線漫游效果。
AP 發射功率調整
發射功率在一定程度上會影響AP 的覆蓋范圍，但并非所有環境下都讓AP 工作在最大功率，比如當環境中障礙物非常多可能影響到無線覆蓋效果的環境可以盡可能讓AP 的發射功率最大;比如環境為障礙很少多密集型無線接入區域如大會議室、禮堂、宴會廳等，則需要適當降低 AP 的發射功率，減少相互之間的干擾。需根據實際環境以及安裝 AP 的情況，合理調整AP 發射功率。
3.2 有線網絡優化
3.2.1 VLAN 設置
在無線大型組網環境中，廣播報文會對無線性能造成非常嚴重的影響，所以在有線網絡中，需要注意以下事項：
無線網絡與有線網絡隔離
在現有的有線交換機上增加1 個或者多個VLAN，隔離有線網絡中的廣播包，并在AC上把SSID 綁定到新增的VLAN 上，如圖所示：
無線AP 之間進行端口隔離

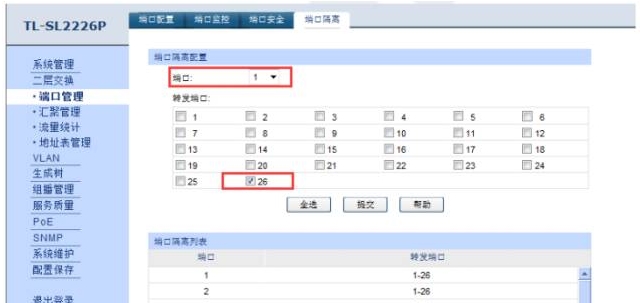

可在連接AP 的交換機(需要網管交換機)上設置端口隔離功能，讓無線AP 相互隔離，只能與上聯口通信。
3.2.2 DHCP 服務器設置

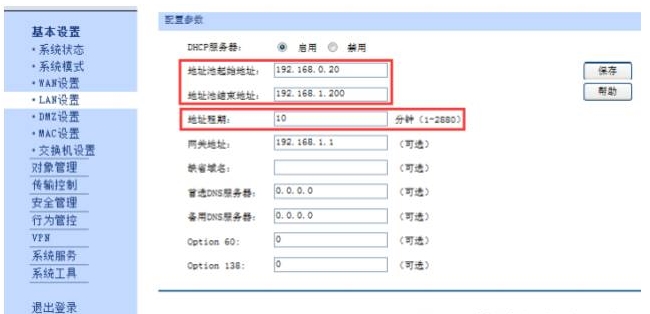

無線網絡具備，接入數量大、客戶端流動性高的特點。網絡中如果 DHCP 服務器地址租期太長，可能會產生DHCP 地址池耗盡的風險。在無線組網環境中，建議DHCP 地址租期設置為30 分鐘以內，并且地址池IP 地址數量是實際接入客戶端數量的3 倍左右。
3.2.3 AC 與AP 管理網絡隔離
每個AP 需要占用一個IP 地址，如果AC 與AP 與無線客戶端使用同樣網段的IP 地址，在AP 比較多的情況下，則有可能造成客戶端地址不足的問題，如果AP 數量大于50 個，建議AC 與AP 本身使用的IP 地址段不要與客戶端上網使用的IP 地址段在同一網段。
3.3 配置管理
3.3.1 AP 備注

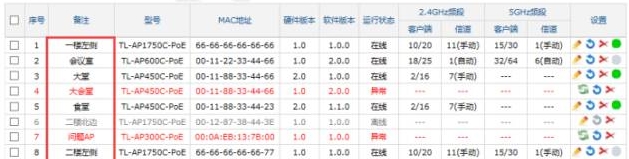

待AC 將AP 全部發現之后，需要在AC 的管理界面中將每個AP 的位置備注到里面(位置記錄信息在2.1.2 章節獲得)，如圖3-12 所示。
注意：該步驟非常重要。備注之后，如果AP 出現異常，可以第一時間知道該AP 的位置。
3.3.2 配置備份

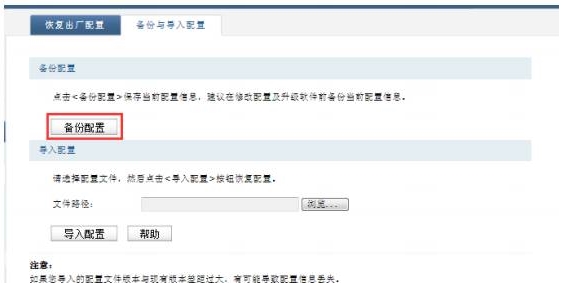

AP 的所有配置都在AC 上完成，建議把AC 的配置保存在本地電腦上，防止AC 出現故障后需要重新配置。
3.4 工程驗收
3.4.1 無線覆蓋效果測試

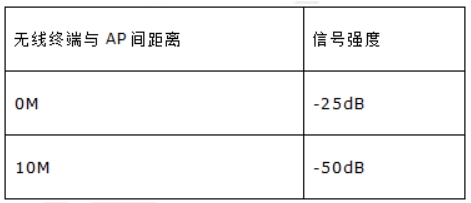

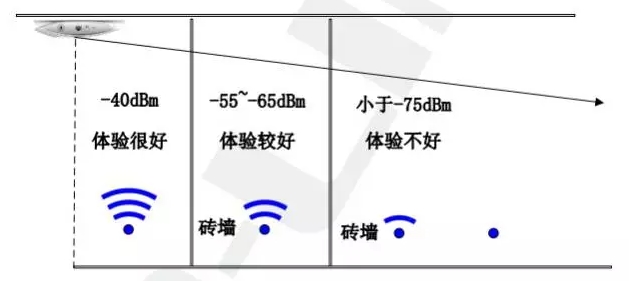

工程實施完畢后，客戶可使用手機APP 軟件“WiFi 分析儀”或筆記本無線信號測試軟件等常用測試軟件測試覆蓋范圍內各點位信號強度，附表為參考數值：
吸頂式AP 空曠環境下信號強度參考值：

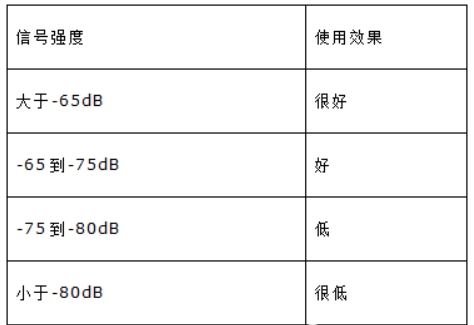

通用參考級別如下：
3.4.2 網絡性能測試
體驗法
可利用不同的無線終端(如手機)，在不同的位置(包括移動過程中)，分別測試瀏覽網頁(是否可以快速加載)、看視頻(是否流暢)、刷微信等體驗上網效果。
寬帶測速
在電腦上，可通過當地寬帶運營商提供的測速工具/網站，測試網速;評估網速是否滿足需求。
在手機上，可安裝Speedtest APP 測試寬帶速度，評估網速是否滿足需求。
注意：使用無線測寬帶測試，相比單機測速值可能相差較大，原因包括帶寬被共享、無線設備、環境等多方面，主要是評估網速能否滿足日常上網需求，而不能比較測速值與寬帶值的差距。
專業工具吞吐量測試
可使用專業吞吐量測試工具進行吞吐量測試。按一般經驗，當無線覆蓋各點從有線到無線的吞吐量大于20Mbps時，無線體驗效果比較好。
3.4.3 個別位置無線體驗不好的解決方法

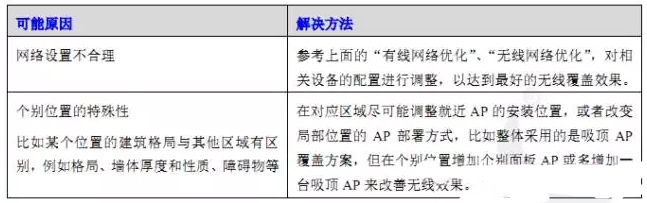

在測試時，我們可能會發現個別位置的無線覆蓋效果不好，比如搜不到無線信號或信號微弱，很難連上，或者上網的速度慢，無法滿足正常使用需求。類似情況的原因和解決方法可參考下表：
