室內綜合布線流程都有哪些?

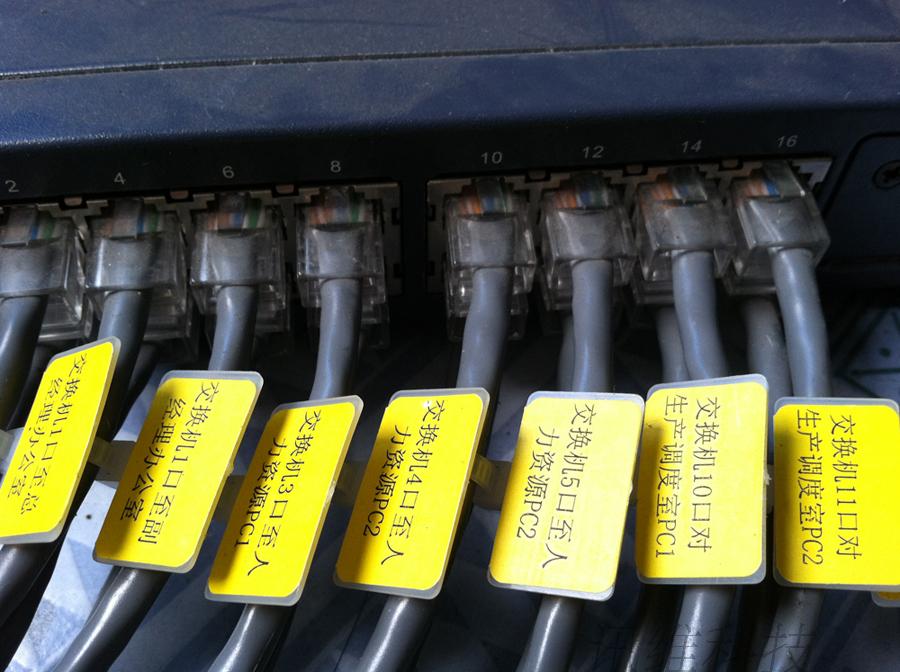

第一部分給電纜做標識，省時省力
一.問題
連接到工作站的電纜沒有標簽或標簽不好在安裝過程或安裝結束后，會增加人工消耗。例如，不恰當?shù)臉俗⒁馕吨倘嗽诶秒娎|后必須使用音頻發生器和感應捧來識別電纜。最近一項工作安裝了1000多根電纜，項目評估表明每個工作站大概用了一小時才結束工作。恰當?shù)臉俗R會給每個插孔節省近45分鐘的安裝時間
二.解決
安裝前利用一種廣泛使用的標識系統簡化了解疑時識別電纜的工作。將建筑物分成幾部分，并給每部分設代碼，商人就可以標識每根電纜，因此音頻發生器和感應棒也就不需要了。并且，若商人用的是有邏輯的標識系統，當最終用戶改造設施時，已施工的圖紙糾正或改進起來非常容易。
三.程序
1.將安裝分成部分，給每層樓、朝向、房間和插孔設唯一的標識如果是大學，還要給每個建筑物設。
2.所有的工作站和所有的設備房、設備盒，比如聯接塊和面扳都要反應在藍圖上。安裝前這些工作要做好。
3.布線時做標識用當場可做的標簽。耐久的或印刷機做的要寫上去的標簽都行。
4.按照藍圖結束布線。
5.結線后，在結點6英寸內重新標線。做旗子而不像布線時那樣把標識纏在電纜上。這樣做眼晴一掃就知道了。
6.為了改進藍圖，作出布線結線中改動和修改的標計。

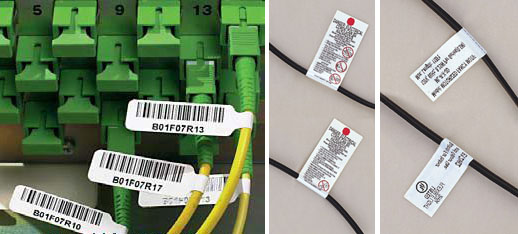

第二部分彩色標記加快電纜識別
一.問題
識別電纜對于維養工作來講簡直是惡夢一般。電線數字簽、繩簽和標記帶易干裂，最后會脫落。數字標簽可以用，但是定位難，因為找來找去標簽總是沖著另一個方向，而且離結頭根近。在電纜上方發出聲音有時可以幫助定位，但在吵鬧的電力環境中就不行了。所以，維修部門往往寧愿重拉線也不愿去給電纜定位。
客戶標簽廠商的產品很好，但是比較貴而且一旦掉過就粘不牢了。所以當你需要標簽時，標簽總是不夠用。
二.解決
彩色標簽可以解決這個問題。彩色標簽使得從遠處定位更容易。
這樣的標簽不貴，基本顏色電工一般手頭上都有。
使用10種基本色的兩種，就有100種組合(10*10);用三種顏色就有1000種組合(10*10*10)?另一個好處是可以用不同的顏色代表不同的功能和部門。比如，在線第一種顏色(離結束的地方最近)代表功能，第二個代表樓層，第三個代表部門，其余的代表電線標識。
例如，第一個位置是藍色表示聲音，紅色表示數據。第二個位置
十種顏色代表10位，區分建筑的樓層。第三個和第四個位置這個系統很明顯，設計顏色-標識系統時要考慮電線顏色。
三.程序
1.設計要用的顏色-標識系統，并將它加入原始數據或關于電纜的文件的展開部分。
z.用盒子裝標識帶，方便又干凈。
3.也可以剪下一段粘在乙烯片保護器上，攜帶方使。乙烯片可以很方便地放在記事本和工具箱里。
4?剪下一段標識帶，纏在電纜上。要至少有兩道長。
5.如果電纜在易受物理的或化學的腐蝕的地方，在結束或連接前，用一支透明的紅套管將帶子套起來。
注意盡量不要在靠近電纜邊頭的地方設顏色標識，以防不得不
剪掉它重新結束布線。

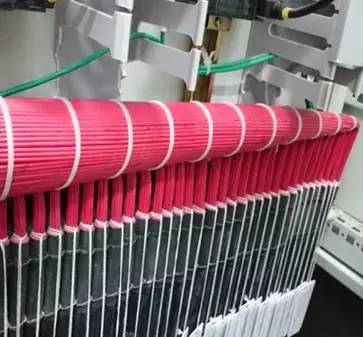

第三部分拉線前的理線
一.問題
當把電纜拉成垂直或沿著墻壁走線時，同時拉盡可能多的電纜將
省時省力。但是，一大堆電纜束會在導線管里打結，在轉彎處絆住或耦合在一起。解結或解絆會損壞、甚至折斷電纜，特別是細小的5號電纜。
二.解決
為了防止拉線時出現這種情況，小心地準備電纜束的頭部非常重要
要。晃動電纜，將它們敲進一個流線型構型中，把頭部潤滑后小心地將電纜插入導線管或管道中這樣就可以防止絆住和打結。
三.程序
1.計劃好要一起拉的線的數量和型號。是否要裹得緊呢?例如，最近我們在一個半英尺的電子金屬管中拉了一條同軸線和三根雙絞電纜，這就是裹得緊的意思。
2.安排好線軸和線盒，這樣各個電纜就可以裝入計劃好的構型中了。選一根電纜作頭。(如果一次拉幾種不同型號的電纜，最堅實的是最好的選擇。)
3.選兩三根電纜---因為它們要在同一個工作環境中--將它們置于離頭大約一英寸的地方。用電圈將頭和第一組線螺旋形地裹起來，裹牢以保護下面的電纜
4.安排第二組的兩三根電纜，離第一組靠后大約6英尺用電圈裹起來。在可能的地方，將電纜放在電纜束的凹陷處，這樣會盡可能地成流線型。在拉線過程中掛起來時不能有凹出部分。
5.如此照作直到完成計劃。數量多少取決于是手工還是用曲柄，規格、長度和布線路徑，為多少工作區服務。一次布10到15根電纜并不是不實際的。
6?用活結將頭部與拉線連起來，或連在機械蛇上。如果合適，布線時可以使用潤滑劑。確保潤滑劑是專門用于錐形線頭的，因為這部分在布線中是最易承受摩擦的。
7.一個安裝者到布線工作區的一端用手或曲柄拉線。第二個人輕輕地把電纜束插入管道，導線管或開關，確保沒有打結，絆住，否則電纜會受損。兩個安裝人員應該可以聯系，或者用聲音或者用無線電。
8.一旦電纜束在另一端被拉出，拿掉拉線或機械蛇，再敲掉構型。剪掉一英尺的頭，因為這部分在拉線中很可能被腐蝕或損壞了。
第四部分鏈接距離的測量
一.問題
在高速本地網中，5號線鏈接必須測試后使用。電子工業聯合會/遠程通訊工業聯合會586A草擬的關于商用建筑布線標準規定水平電纜鏈接最大距離是100米。為了證明符合標準并減少具體規定，在要測試的5號電纜鍵的名義傳播速率基礎上，手持測試器規定了鍵的長度。
因為鏈主要是水平電纜，這個要求大多數情況下是合適的;然而，還有一些特殊情況，如色板、交結線或電纜位置可能會改變傳播速率。發生了這種情況，所測長度不準可以導致鏈長不夠標準。
二.解決
使用有連續腳注的水平電纜產品，簡化了再次檢測鍵長的工作。為了得到鏈長的二次值，將水平電纜長和估計的所有色扳、交結用的跨接線的長度加起來。
三.程序
在要裝中記錄長度
1.安裝時，分配標號并記錄水平電纜的連續腳注
2.鏈的結束工作和最后交結完成后，將水平電纜長和估計的色板、跨接線的長度加起來得到整個水平電纜鏈長。
手持測試器度量長度
1.以電纜是否是充實的為標準(參照\"名義傳播速率\"表)設立恰當?shù)拿x傳播速率。
名義傳播速率基本上由使用的絕緣材料決定。非充實的5號電纜大多數制造商用聚乙烯，充實的用氟處理的丙乙烯。
色板一般用丙烯做絕緣材料，名義傳播速率接近非充實的5號電纜的，略少些--68到69。跨接線的名義傳播速率決定于電纜位置。
2.用一個短的色扳(一般由制造商提供)把測試器和鏈接起來。
如采水平電纜長度不是比鏈上的跨接線/色板總長度特別長(2：1或更大的比率)，建議測試器直接與水平電纜連接。
3.進行自測將測到的長度與記錄的比較。兩個長度相差大約10英尺以內。
兩個讀數差異的解決
1.重新確定測試的正確的名義傳播速率，如果測數沒了要重測。
2.從另一端起測以確定長度。如果第二次的結束更接近記錄的值，可能是插孔處的連點不好導致讀數不準。
第五部分如何避免在電纜扎帶上留尖頭
一.問題
經常使用小扎帶的安裝者可能并不知道用長的電纜扎帶會有危險。對于一條4英寸的電纜扎帶來講，用側面刀或線務員用的鉗子在扎帶頭式結頭處將扎帶剪得干干凈凈是沒問題的。然而，豎硬材料做的長扎帶要是也這樣剪，會留下尖頭。其尖銳程度足以讓人吃驚。
二.解決
折彎掉而不是剪得只剩扎帶頭一點兒是一種解決辦法。事實上，無論什么型號的扎帶，這種作法都是好習慣。
三.程序
1.不在扎帶頭或結頭處將扎帶剪得干干凈，而是從結頭起留個半英寸左右長的尼巴。
2.用線務員用的鉗子或一付堅硬的針鼻鉗子，把鉗鼻插進扎帶突出的地方，抓住帶子。
3.一邊握住鉗子柄，一邊彎扎帶，直到扎帶掉下來。彎七到十次就可以了。
4.用指頭在結頭處摸摸，感覺一下邊緣，不會再戳人了。
第六部分提供要求的工作區彎曲范圍
一.問題
遠程通訊工業聯合會關于建筑物布線標準SP-2840A的現行草案修正本，很大程度上修改了原始文件電子工業聯合會/TIA-568。其中一個改變是關于遮蔽、未遮蔽雙絞橡膠電纜和光纖電纜的彎曲范圍的規定。新規定比舊標準更嚴格，在隱蔽的、高墻遠程通訊引出線盒這種工作區實施起來特別困難。
根據SP-2840A,UTP的機械耐久要求是可以承受半徑為25.4微米的彎曲度，線套或絕緣體不開裂。安裝過程中，彎輻不得低于水平電纜直徑的4倍，多對電纜直徑的10倍。STP-A電纜的機械耐久要求是不通風狀態下7.5厘米，通風狀態下15厘米;沒有安裝要求。對于光纖電纜來講，沒有機械耐久要求，但根據適當?shù)牟季€操作，要求在引出線的最低彎輻是30毫米，為了結頭要有一米的雙線光纖或兩根緩沖光纖。
二.解決
一個容許在墻面板后彎度最小的方法是在單套墻面板后裝一個特大或雙套遠程通訊引出線盒。這種情況下，引出線盒一部分藏在墻里隔出的地方。因為盒子比墻面板開開的地方大，可以利用多余的地方儲藏一些隨便的東西，也可以滿足SP-2840A對大量常用電纜的最小彎曲度的要求。
三.程序
1.選購遠程通訊引出線盒。要符合當?shù)仉娏Ψㄒ?guī)規定和所需空間的要求。就這兒的目的來講，我們建議買雙套遠程通訊引出線盒。
2.把遠程通訊引出線盒安在墻壁骨上。
3.墻皮安在墻壁骨上后，在墻皮上打個開口，正好配要用的墻面，建議用單套墻面板。
4.把遠程通訊引出線/聯結面板安在引出線盒上，結好水平電纜。
5.當工作區建筑結構要用雙套面板時，可以用更大的引出線盒。

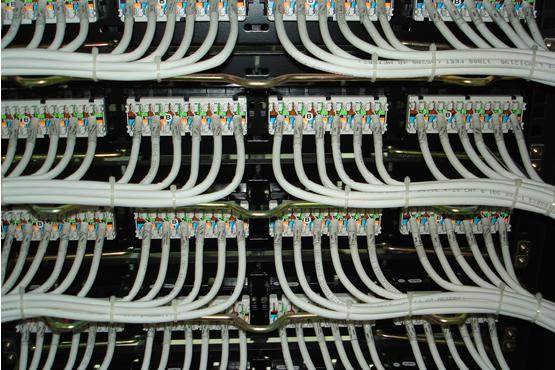

第七部分用\"維可牢\"搭鏈系電纜
一.問題
大多數的電話公司和電纜商人存有標準尼龍電纜扎帶，這些扎帶可以將電纜束妥貼地扎起來，并且不損傷電纜。但是，有的安裝者盡可能地扎緊帶子，實際上，他們用工具扎。這樣做，把電纜壓得太緊以致于絕緣體變白或是被尖銳的扎帶頭割破。這是種不恰當?shù)牟僮鳎?號電纜的工作網可以因此產生無法預料的故障。
二.解決
一個值得試試的替代是用維可牢做扎帶。在多數雜貨店和專賣店里可以買到維可牢，一些通訊用品自動售貨機也有賣到當?shù)仉s貨店或連鎖店里買維可牢鉤帶，或到紡織品店里買維可牢粘帶。又長又細的維可牢做扎帶最理想。這樣的帶子可以安全地捆扎電纜而不壓壞電纜。而且，維可牢可以多次使用，迅速打開，安裝、移動和調整不需工具。另一方面，尼龍扎帶只能用一次，而且，如果要改變電纜構型的話，就必須剪掉一部分，這部分就沒用了。維可牢也可以剪成適當長度，剩下材料不用被剪掉;作為處理電纜束的一個步驟，尼龍帶的拉頭要剪掉。維可牢商用通訊電纜扎帶馬上上市了，但是可能比自己做的要貴些。
第八部分準備拉線用內導管
一.問題
內導管上帶有拉繩，當制造商把內導管裹在一個軸上時，拉繩因為順著內導管的里面曲向而處于拉力之下。這個拉力只有在內導管從軸上被解下來時才增加，因為拉繩在軸上時走的路徑較短，一旦內導管被放平，與內導管比拉繩就特別的短。結果，安裝者在碰到電纜前一松手，拉蠅就會啪地縮回內導管里。
二.解決
內導管在軸上時將它截短(不是拉繩)，減少拉繩上的拉力，使安裝者更好處理。只要拉了內導管，另一端也要截短，因為聯機或轉曲柄時內導管兩頭都受力。
三.程序
1.內導管在軸上時，用剪內導管的工具將離被拉端大約10英尺的內導管都截掉。注意不要剪到拉繩。
2.扔掉多余的后，用刀在被拉一頭切個糟口再一次注意不要切到拉繩。槽口大約1英寸深。
3.為保護拉繩，將它拉進糟口繞著內導管緊緊地纏好，直到留出足夠的拉繩打結。剪齊結頭外的拉繩，用帶子將繞好的拉繩裹住以防拉線時割斷或磨損。
4.拉內導管，在軸的一頭割掉一些，留出大約10英尺的內導管。再將這段割掉，別割到拉繩。現在在兩頭都有沒受力的長出來的拉繩。
5.解去離被拉一端遠的頭上的帶子，把拉繩的結打開，放開拉繩。將電纜連在拉繩的一頭，如果有的，將曲柄連在另一頭上。
第九部分光纖電纜的鋪設
一.問題
雖然講光纖電纜比5號未遮蔽雙絞橡膠電纜更堅實但在建筑物里水平地布線仍然要考慮一些特殊的問題。這些問題對專門鋪設光纖電纜的安裝人員來講再熟悉不過了，可基本上只與橡膠電纜打交道的簽約人可能就不知道了。不按下列步驟做會導致光纖折斷或聯系經常中斷。
二.解決
堅持單一的鋪線程序，包括使用專用目的的工具，對在建筑物里鋪設線路將有所幫助。這個程序要求電纜在鋪設前沒有連接過。
三.程序
1.檢查路線確保沒有低于光纖折彎最小度的銳小的轉彎。(安裝中的折彎最小度不同于長期折彎最小度兩個值應由制造商具體指出2?在許多路線中如果距離夠短線路夠直，可以手工拉線而不用特殊裝置。然的，首先要保證拉力不能超過制造商規定的可負荷拉力限制。(這個限制值不要與長期可負荷拉力混同負荷要與光纖的力量承受能力相適應;否則拉線時電纜外套被拉長了，當拉力沒有了的時候，電纜會在線套下聚成一團。避兔這種情況的一個簡單方法是在光纖拉端打個結。
2.需要附加機械力時，可以使用外部拉動夾。這個裝置鎖在電纜上，當電纜負荷拉力時會繞緊。負荷被傳至整個電纜而不是光纖自己。夾子的拉頭是環狀或眼狀的，可以系用來拉線的帶子或繩子。
3.對于象外置電纜等，有必要將拉動夾連在纜芯和外套周圖的受力部件上。具體做是將夾子穿過電纜一頭，割開電纜套露出受力部件。用有摩擦的帶子包住纜芯和外套大約3英寸。然后把夾子放在纜芯上，再敲到位。
4.為了保證拉繩發生絞搓沒有傳給光纖電纜，在拉線時用一個旋轉接頭。同時，用壓力表檢查傳給電纜的拉力。
5.拉完線，割掉從拉頭起大約10英尺的電纜去掉任柯可能在拉線中被拉長或受損的部分。
6.兩端留出足夠長的電纜好能達到工作區和終端盒的位置。現在你可以結束或聯機了
第十部分光纖和多用戶插頭為用戶解難
一.問題
有時因為是全開放辦公環境而不得不重新布線。客戶希望很少或不須改進已有的內部結構和布置的通路。現場拜訪和客戶都提出了下列問題：
在與電源沒隔離的遠程通訊電纜的底部加一個通道改進了既存的開放系統布置。開始用戶想要安裝一個10兆位的以太網，但是又計劃更高的數率并且不需重布線和改進布置。
基于美觀的原因，用戶不要用線拄。
目前的水平配線系統是插出系統(BICSI是義為\"插出防火地板結構使電子亦或通訊電纜的安裝成為可能\">。在以前，重新安排辦公室就要打洞。建筑結構可以承擔必要的插出所需的打洞，但是，從結構上來講，建筑物無法承擔不停地打洞。
用戶擁有一套開放系統的布置骨架，可以保持穩定，所有的辦公室都建在上面。這些骨架可以承擔16個辦公室每邊8個。用戶對初使安裝和長期維養的費用特別敏感。可靠性是必不可少的。
二.解決
由于有限的電源隔離和實際隔離的不確定，隔離是由使用高速數據的未遮蔽雙絞電纜要求的，既存的布置線路不能用于UTP的數據聯系。可考慮的解決方法有:改進布置以提供足夠的隔離，每個辦公室提供一個電源插座，或在骨架上提供多用戶插座服務于辦公室數據和聲音需要(骨架每邊8個)。
多用戶插座--骨架每邊1介--數據用光纜，聲音用3號UTP(足夠的隔離要求)，提供了最省成本的解決方法。插出系統打洞數量的減少，拉線和結束、檢測要求的定位的減少使得安裝、結束和檢測所需人工成本減少了。
三.程序
1.與供貨商聯系，為你設計和制造所需的多用戶插座，可以完成8個用戶所需的光纜、UTP電纜的結束工作。設計一個托架，與布置骨架相應，正好將插座穩定在線路上，這樣塞線就可以從插座到線路轉了。另外，插座可以鎖上，以保護橡膠和纖維口。
2.將多用戶插座放在骨架中央，緩解線路擁擠，保持設備塞線盡
可能的短以有利于安裝得更簡單。
3.決定進插座的兩個插孔的位置，在其下轉洞。從地板到插座進口安裝可移動的導線管(大約3英寸)。確保插孔可以阻燃。
4.例如，安裝一條多用戶32光纖電纜(每個用戶4根光纖)。用一根4單位的8根光纖來和交連硬件。
5.拉線到插座時將UTP電纜加在光纖上，增加拉力。
6.余出長些的設備塞線，每個辦公室的UTP和光纖通過安裝斜的開放電纜系在桌面的下面。
