思科“下一代”與傳統防火墻集群有哪些不同點？在網絡建設初期，防火墻設備選型是個非常頭痛的問題。我們必須明確現有網絡中的業務流量模型以及未來可能出現的數據流增長，這樣才能夠準確定位需要購買防火墻的性能指標。
防火墻集群，簡單說就是將多臺防火墻捆綁使用，可以按照需要新增或減少防火墻以調整防火墻集群整體性能。
防火墻集群在業界很早就有這種說法，那為什么叫思科“下一代”防火墻集群?
我們來看一下傳統防火墻的集群，通常有以下幾種方式。

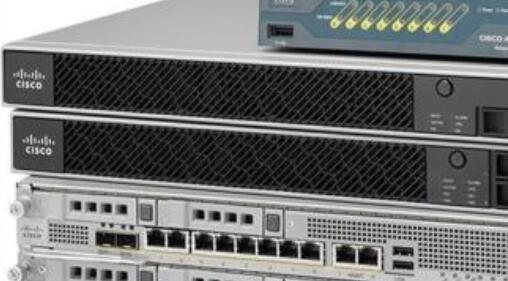

傳統防火墻集群,防火墻集群
1. 通過負載均衡器來對多臺防火墻進行負載均擔。
在前些年，這種集群方式還比較普遍。通常是由負載均衡器對多臺防火墻進行負載均衡，通過這種方式來解決單臺防火墻瓶頸。這種方式的好處是，能夠通過多臺防火墻同時工作來提高性能。缺點是加入了負載均衡器，導致額外的設備管理及故障點，同時增加了投資。另外多臺防火墻沒有統一管理界面，需要獨立管理，獨立監控統計，獨立的排障。
近些年，隨著防火墻性能的提升，防火墻的性能已經達到甚至超過了負載均衡器。如果仍然采用這個方案，可能負載均衡器就成為了性能瓶頸，根本無法起到性能擴展的作用。
2. 無需負載均衡器防火墻直接集群。
之前有些廠家提供了無需負載均衡器，僅僅通過防火墻來組成的集群方案。但這些方案里，往往在流量負載均衡上存在著缺陷。通常是集群里選擇一臺防火墻作為負載均衡器使用(這點借用了防火墻負載均衡的思路)或者是通過組播方式將流量復制到集群內所有防火墻上，然后由各自防火墻進行選擇性處理。這類集群方式，雖然有一定的性能擴展能力，但是不可避免的存在負載均衡性能瓶頸點或者擴展能力很低的問題。
為了解決傳統防火墻集群方式出現的問題，思科推出了下一代防火墻集群。思科的下一代防火墻集群有以下特點：
更經濟的線性彈性性能擴展
思科的下一代防火墻集群通過“無狀態負載均衡”的方式來實現集群內防火墻的流量負載均擔。
什么是無狀態負載均衡?傳統的負載均衡器是要記錄會話表的，所以是狀態負載均衡。而路由器及路由交換機的等價路由或者策略路由、鏈路捆綁都可以實現多鏈路的流量負載均衡，我們稱這種鏈路負載均衡的方式為無狀態的。很明顯，這種流量分擔的方式的優點是轉發速度快，在單鏈路出現故障時流量切換快。
如下圖，防火墻集群部署在兩臺路由設備中間。流量通過等價路由，策略路由或者鏈路捆綁方式分擔到防火墻。當需要性能擴展時，并聯新的防火墻在網絡中即可。性能擴展非常方便。
在此方案中數據流的均衡，依靠對端交換機或路由器的鏈路捆綁算法或者等價路由、策略路由算法來完成。當出現鏈路故障出現流量異步時，思科下一代集群利用自有的防火墻尋回算法，自動將流量送回有對應會話的火墻進行處理。同時，如果對端路由設備鏈路負載均擔算法不夠均勻(當然通常可以通過調整無狀態負載均擔的算法避免這個問題的出現)。群內防火墻也可以按照設定，自動負載均衡到其他防火墻，解決了負載均衡不均的問題，使方案近乎完美。
整個方案使用無狀態負載均衡的方式，分擔流量到集群內每臺防火墻，沒有負載均衡性能瓶頸。集群處理性能隨著加入防火墻的數量實現了線性增長。
更靈活的防火墻多活冗余
為了避免在防火墻出現故障時造成的業務影響，通常我們都會選擇冗余部署。傳統的防火墻冗余方式使用兩臺防火墻主備冗余或者雙活方式。思科的“下一代防火墻集群”可以很容易將原來的兩臺防火墻的雙活模式擴展為三活、四活到最大8臺設備同時工作在主用狀態。
我們以8臺舉例，群內每臺防火墻都是主用狀態，防火墻之間使用8備8方式。任何1臺防火墻的會話，均勻的備份到其他防火墻上。如果這臺防火墻出現故障，7臺防火墻同時幫忙處理這臺防火墻的業務流量，能夠實現無縫切換，不會有業務影響。
在添加火墻到集群或者從集群剔除過程中，同樣業務沒有影響。并且可以實現無縫防火墻軟件升級。
借鑒思科成熟的VPC技術，“思科下一代防火墻集群”技術實現了集群內多個防火墻的多鏈路捆綁，我們稱之為“跨機箱鏈路捆綁”技術(scEC: span-clustering EC)。它能夠把集群內多個防火墻的鏈路捆綁在一個Ethernet Channel，通過這種方式防火墻集群可以與對端路由交換機的VPC或者VSS對接，實現數據流全路的“設備及鏈路多虛一”，從而避免了生成樹影響。
更完備的單點管理方式
當多臺防火墻部署集群時，為了方便管理，通常維護人員都希望能夠通過一個管理界面統一管理群內所有防火墻。“思科下一代防火墻集群”非常好的實現了統一管理。這其中包括了單點配置、單點查看各種統計信息、日志。另外，能夠實現基于群的故障查詢，例如，群內抓取數據包，查看群內數據包處理流程，會話查詢等等。完全像管理一個防火墻一樣方便。
“思科下一代防火墻集群”能夠對防火墻的吞吐、新建會話、并發連接、NAT連接進行性能擴展。能夠提供更高的多活冗余方式，實現單臺設備故障的無縫切換。同時能夠提供非常完美的統一管理。
集群適用于大部分防火墻部署場景，包括當前的熱點“雙活數據中心”的安全部署，能夠通過集群對多個數據中心統一提供安全保護。
利用“思科下一代防火墻集群技術”，我們在初期采購時，可以按照現有業務需求，采購兩臺防火墻，將兩臺組成集群。在享受到集群給部署帶來的統一管理，快速無縫切換的好處的同時。還能夠在后期業務增長，現有防火墻性能不夠時，通過購買新的防火墻動態加入集群，提高防火墻集群的擴展能力。降低了TCO的同時也極大提高了ROI，是非常好的防火墻部署方式的選擇。
