日期：2017-08-29 點擊: 關鍵詞：無線射頻解決方案
智能家居系統是利用計算機、嵌入式系統和通信網絡技術，以家為平臺，集自動化、信息化、智能化于一體的高效、舒適、安全、便利、環保的家居居住環境。目前，智能家居生活的智能化程度取決于信息傳輸?shù)母咝院涂煽啃裕饕杏芯€傳輸和無線傳輸兩種。有線傳輸存在布線復雜、可擴展性差、標準不統一、施工困難等缺點，很難取得較大的市場空間。無線射頻技術是一種近距離、低復雜度、低數據速率、低成本的無線通信技術，因其無需重新布線，利用點對點的射頻技術，實現對家電燈光和其他設備的控制，并且安裝比較方便，控制方式簡單，近年來在智能家居中被廣泛應用。因此，基于無線射頻技術進行信息傳輸實現智能化生活是當前智能家居研究的重點，它將為人們提供高效、舒適、安全、便利的居住環境。
家居系統無線射頻解決方案
家居系統無線射頻解決方案

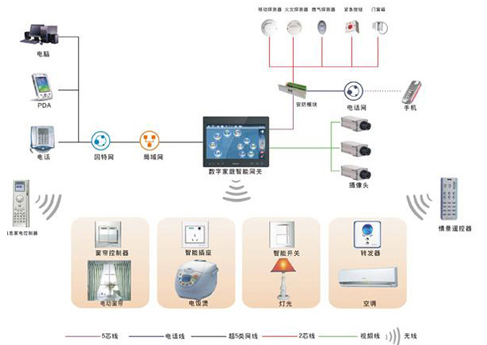

基于無線射頻技術構建的智能家居系統主要包括一個家庭網關和若干個通訊子節點。在家庭網關和每個無線通訊子節點都配置無線收發模塊，數據和控制信息就在網關和各子節點之間進行傳送，實現相互間的信息流共享。無線通訊子節點主要包括智能遙控器、智能分控器、智能開關等組成。
家庭智能網關是系統的核心，采用32位精簡指令集計算機ARM處理器，構建嵌入式Linux操作系統平臺，通過鍵盤或觸摸屏液晶顯示進行狀態設置和查詢。智能網關與Internet和PSTN相連，可將接收到的控制命令(包括本地遙控器命令、遠端電話語音命令、遠端手機命令、遠端計算機命令等)轉換成無線射頻信號，并通過射頻發送模塊發射出去，實現家居智能化控制。
智能遙控器一方面通過無線接口與家庭網關進行通信，另一方面具有紅外自學習功能，可對不同紅外遙控器所發出的紅外碼值進行解碼、學習、存儲，實現集多個紅外遙控器為一體。智能網關的液晶屏上的按鈕和智能遙控器的鍵盤在位置上一一對應，用戶在智能遙控器的按鈕上定義不同的按鍵說明，綁定具有不同控制功能的紅外線編碼。智能遙控器通過無線發射模塊將學習到的紅外信號碼值發送到紅外智控中心或紅外分控中心上，實現紅外碼值在智能分控器上的注冊。智能網關上進入智能家居控制界面，按下某一電器設備的控制按鈕時，將此碼值通過無線發射模塊進行射頻信號傳輸;智能分控器將接收到的無線碼值在已建立的列表中進行比對，將其轉換成紅外線信號發射出去，實現對家電設備的控制。智能開關可以接收智能網關或智能遙控器所發射的無線信號的碼值，實現對家電設備的開關動作。
