機房可以說是現今大企業必不可少的了，只要你這個企業要使用電腦，就必然會涉及到機房的使用。然而機房里面各種設備非常多，線路連接很復雜，該怎么解決呢？下面就給大家介紹三種理線方法。

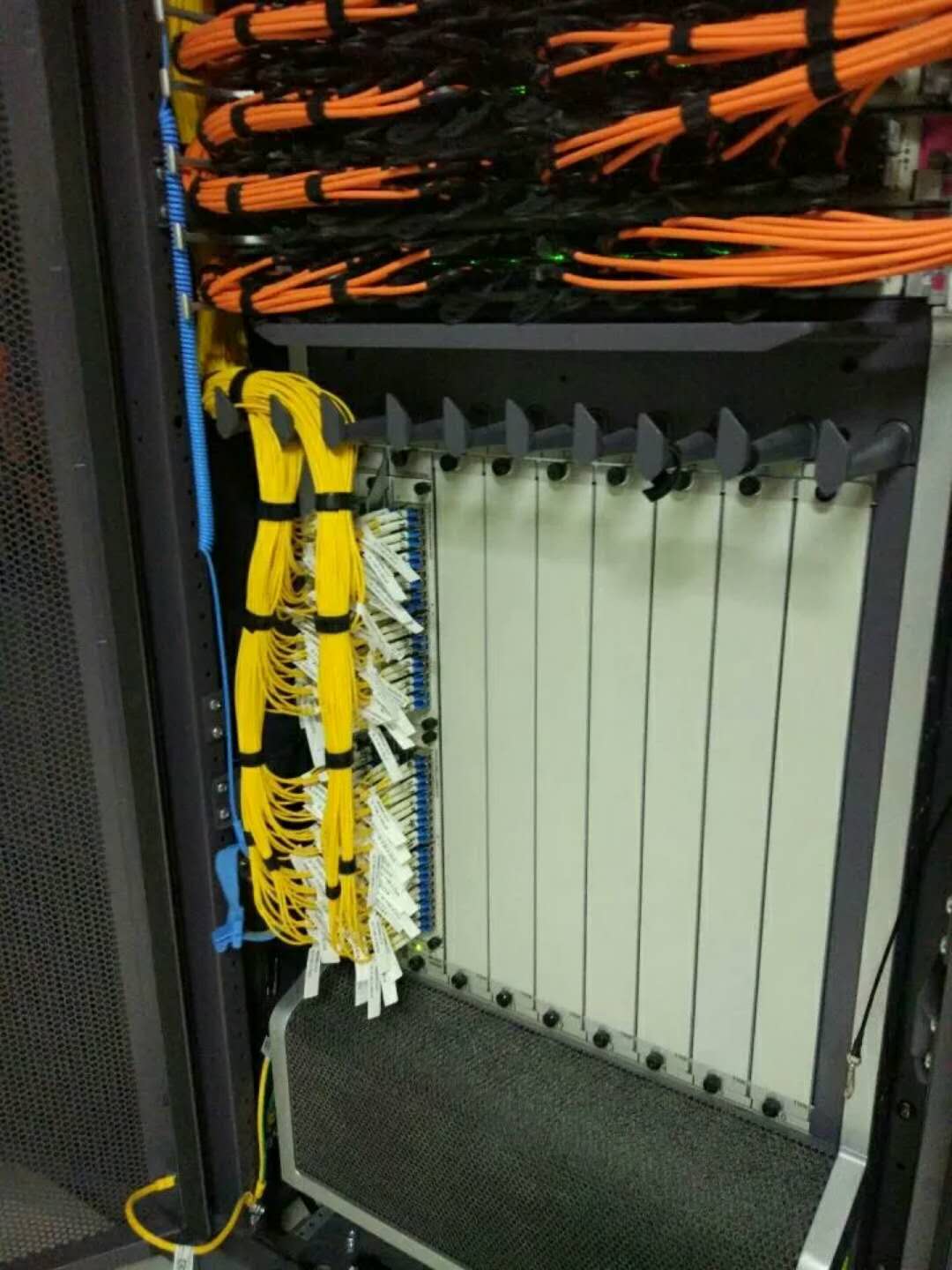

（機柜）
1、瀑布造型理線
這是一種比較古老的布線造型，有時還能看到其蹤影。它采用了“花果山水簾洞”的藝術形象，從配線架的模塊上直接將雙絞線垂蕩下來，分布整齊時有一種很漂亮的層次感(每層24-48根雙絞線)。
在現在，仍能見到有些配線機柜后側采用瀑布型理線工藝，即線纜不做任何綁扎，直接從配線面板后側蕩至地面。這樣做的優點是節省人工、減少線間干擾(串?dāng)_)。
瀑布型理線工藝是最常見的理線方法，它使用尼龍束帶將線纜綁扎在機柜內側的立柱、橫梁上，不考慮美觀，僅保證中間的空間可以騰出來給網絡設備使用。
這種造型的優點是節省理線人工，缺點則比較多，例如：
1)安裝網絡設備時容易破壞造型，甚至出現不易將網絡設備安裝到位的現象;
2)每根雙絞線的重量全部變成拉力，作用在模塊的后側。如果在端接點之前沒有對雙絞線進行綁扎，那么這一拉力有可能會在數月、數年后將模塊與雙絞線分離，引起斷線故障;
3)萬一在該配線架中某一個模塊需要重新端接，那維護人員只能探入“水簾”內進行施工，有時會身披數十根雙絞線，而且因機柜內普遍沒有內設光源，造成端接時不容易看清楚，致使端接錯誤的概率上升。
2、逆向理線
也稱為反向理線。逆向理線是在配線架的模塊端接完畢后，并通過測試后，再進行理線。其方法是從模塊開始向機柜外理線，同時橋架內也進行理線。這樣做的優點是理線在測試后，不會因某根雙絞線測試通不過而造成重新理線，而缺點是由于兩端(進線口和配線架)已經固定，在機房?jī)?nèi)的某一處必然會出現大量的亂線(一般在機柜的底部)。
逆向理線一般為人工理線，憑借肉眼和雙手完成理線。由于機柜內有大量的電纜，在穿線時彼此交叉、纏繞，因此這一方法的耗時很多、工作效率無法提高。
逆向理線的優點是測試已經完成，不必?fù)?dān)心機柜后側的線纜長度。而缺點是因?yàn)榫€纜的兩端已經固定，線纜之間會產生大量的交叉，要想理整齊十分費力，而且在兩個固定端之間必然有一處的雙絞線是散亂的，這一處往往在地板下(下進線時)或天花上(上進線時)。
3、正向理線
正向理線也稱前饋型理線。正向理線是在配線架端接前進行理線。它往往從機房的進線口開始(如果是從機柜到機柜之間的雙絞線理線，則是從其中某一機柜內的配線架開始進行理線)，將線纜逐段整理，直到配線架的模塊后端為止。在理線后再進行端接和測試。
正向理線所要達到的目標是：自機房(或機房網絡區)的進線口至配線機柜的水平雙絞線以每個16/24/32/48口配線架為單位，形成一束束的水平雙絞線線束，每束線內所有的雙絞線全部平行(在短距離內的雙絞線平行所產生的線間串?dāng)_不會影響總體性能，因?yàn)闃蚣芎碗娋€管中鋪設著每根雙絞線的大部分，這部分是散放的，是不平行的)，各線束之間全部平行;在機柜內每束雙絞線順勢彎曲后鋪設到各配線架的后側，整個過程仍然保持線束內雙絞線全程平行。在每個模塊后側從線束底部將該模塊所對應的雙絞線抽出，核對無誤后固定在模塊后的托線架上或穿入配線架的模塊孔內。
正向理線的優點是可以保證機房?jī)?nèi)線纜在每點都整齊，且不會出現線纜交叉。而缺點是如果線纜本身在穿線時已經損壞，則測試通不過會造成重新理線。因此，正向理線的前提是對線纜和穿線的質量有足夠的把握。
