日期：2019-07-18 點擊: 關鍵詞：光纖到戶的光纜線路為什么要分成多個段落
光纖的傳輸性能相較于傳統網線優勢非常大，并且近年來光纖的價格不斷降低，越來越多的人使用光纖作為傳輸材料，幾乎實現了“光纖到戶”。在光纖到戶的工程中，光纜線路往往要分為多個段落，這是為什么呢？一步到位不是速度更快么，下面就來了解一下相關的內容吧。

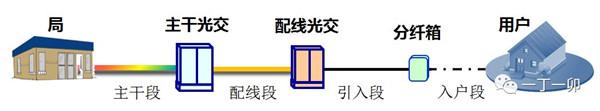

光纖到戶（FTTH）的光纜線路從局至用戶一般被分成主干段、配線段、引入段和入戶段，如圖1所示。
圖1
一般來說，一條光纖鏈路經過的光纜段落越少，鏈路的安全性越高，為什么FTTH的光纜線路要分成這么多的光纜段落呢。

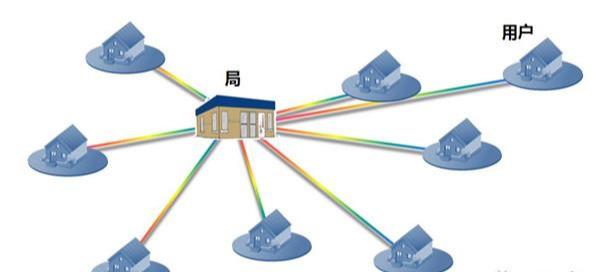

如果從局到用戶的光纖鏈路只經過一個光纜段落（不計跳纖），也就是每個用戶到局都有直接布放一條直達光纜，如圖2，有什么問題呢？
圖2
這里面主要有2方面的問題。（1）進局的光纜條數多，而一個局所能容許的進局光纜條數是有限的；（2）用戶放裝時布放光纜的距離較長，不便于放裝。
受以上兩方面的限制，這樣的一個局最大能容許接入的用戶數只有數十戶，當然也就沒有其應用場景了。

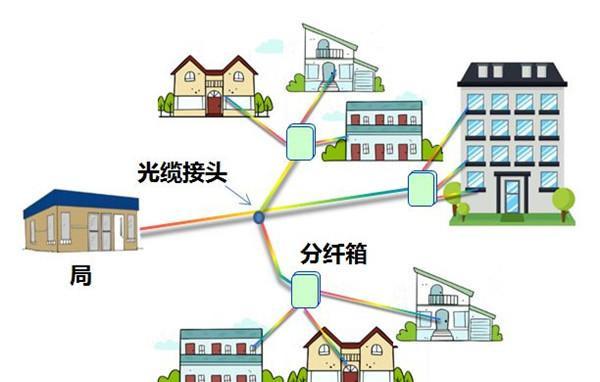

為解決以上問題，我們做2方面的改進，如圖3：
（1）光纜出局采用大芯數光纜，再用光纜接頭盒分歧成多條小芯數光纜；當然，一條光纜如果分歧點太多，會影響到光纜的壽命和傳輸指標。
（2）在用戶較集中的地點設置分纖箱，作為工程和放裝的分界點；用戶放裝時，只需要從分纖箱布放一小段光纜至用戶。
圖3
以一個局出局10條光纜、每條光纜設6～12個分纖箱、每個分纖箱放裝8個用戶估算，一個局的服務用戶數為480～960戶。此時，從局至用戶的光纜線路已經變成了2個光纜段落：局～分纖箱、分纖箱～用戶。由于光纜接頭處，光纖的連接關系是固定的，且衰耗較小，一般不把光纜接頭盒作為分段的起始點。
與圖1相比，圖2中局的服務用戶數有數倍的提升，但容量依然太小；另外，用戶的發展是動態的，若某個位置需要增加一個分纖箱，則需要從局開始重新布放光纜。
從圖3和圖2的對比可以看出，從減少出局光纜條數和便于放裝角度來看，提升局的容量可通過在光纜上增加分歧點的方式實現。光纜的分歧點主要有光纜交接箱（以下簡稱“光交”）和接頭盒2種。
通過光交可以使一條光纜分歧成多條光纜，可分歧的條數主要受光纜的敷設條件限制；各條光纜之間的連接關系是靈活的，但會增加活動連接的損耗，并增加了纖芯管理的難度。
光纜通過接頭盒可分歧的數量較少，一般不超過6條（1分5）。接頭盒的兩側一般會有光纜的余留，如果一個接頭盒分歧的光纜條數比較多，會使光纜顯得比較凌亂、不美觀，如圖4所示；所以，一般情況下，一個光纜接頭盒分歧光纜的條數會控制在4條（1分3）以內。

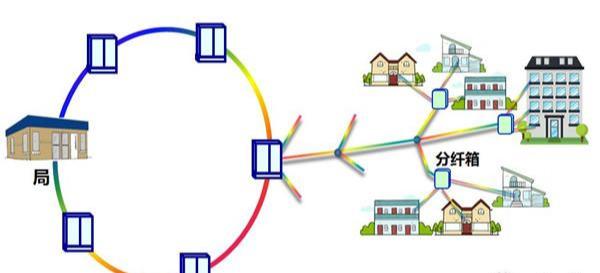

在圖3的基礎上增加了光纜交接箱后，從局至用戶的光纜網結構如圖5所示。以一個交接箱成端10條引入光纜、每條引入光纜設6～12個分纖箱、每個分纖箱放裝8個用戶估算，一個交接箱的服務用戶數為480～960戶。
圖5
那么一個局能設置多少個光交呢？以一個局出局10條光纜、每條光纜平均連接3個光交估算，可以設置30個光交。這樣，一個局的容量約：14400～28800戶；這么大的容量基本就能滿足大多少場景的需求了。
工程建設總會受到建設條件的限制，譬如，如果光纜網絡要覆蓋一個住宅小區，則光交最好設置在小區內，但在進行一個局的主干光纜建設時，絕大部分小區物業都不會允許在他們的小區進行施工，而等到市場部門和某個小區談判好工程建設條件時，主干光纜工程早就完成了。

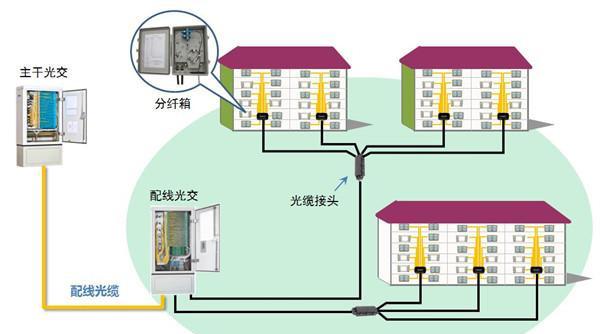

城市里的住宅小區、商務樓宇、其他聚類市場等對工程建設的需求是不確定的，而主干光纜的建設又是必須在一定時間（一般在2～3個月）內要完成。為解決這一矛盾，在主干光纜建設時，把主干光交設置在距離潛在用戶群較近、方便光纜布放、具備安裝條件的地點。在住宅小區、商務樓宇、其他聚類市場具備建設條件時，在這些地點安裝配線光交，并布放從主干光交～配線光交的配線光纜進行聯絡，如圖6所示。這樣，從局至用戶的光纜線路就被分成如圖1所示的：主干段、配線段、引入段和入戶段。
圖6
配線光交的設置，可以是局所能覆蓋的用戶數進一步提升。那么一個主干光交下面可以帶幾個配線光交呢？老丁頭認為5～10個是合適的；如果只帶2～3個配線光交，還不如把主干光交改成接頭盒呢。
當前，光纖到戶（FTTH）的光纜線路從局至用戶主要是如圖1的4段結構，但我們也應該看到，光纜分段太多，會使光纖鏈路的質量變差，使光纖鏈路的連接關系變得復雜。
主干光交和配線光交的分設，主要是為了解決主干光纜和引入光纜的建設時機不同的問題，在建設時機不受影響的場景，譬如當一個局的覆蓋范圍屬于同一鄉鎮或同一個住宅區時，分開設置主干光交和配線光交并沒有什么意義。
