北京炫億時代關于弱電布線工程的線纜數量的計算，一直是施工人員困擾的問題。有哪些參考方法？基本估算怎么核算的？精確計算又有什么方法呢？下面就為大家一一解答。
一、輔材的計算
1、統計信息點數，包括各房間和機房，填入點位分布表中；
2、確定是否超長？如超長，應在何處設置子配線間，幾個？如有子配線間，那么交換機的數量也相應有變化。
3、確定路由的走向；
4、確定各處橋架的型號和長度。計算方法：(長×寬)×0.4/28，結果為信息點數，常用標準橋架有：300×100，200×100，100×100，100×50，50×50，其它橋架都需要定做。
注：如果分支路由有相同的橋架型號，則分別計算其長度，最后才統計該橋架型號的總長度。
5、ø25和ø20管的計算(通常ø25可以布6根線，ø20可以布4根線)。計算時，以ø20為準，平均某一信息點從橋架到終端需要ø20的長度，如為A，那么就可以計算出所有信息點需要ø20的長度了，即B=A×(總點數/4)，而實際在工程中，ø20=2/3×B，ø25=1/3×B。
6、角鋼(30×30)的計算。角鋼的長度=30cm×(橋架的總長m/1.5m)，即每根角鋼的平均長度為30cm，每隔1.5m的距離就需要一根角鋼。
7、龍骨(75×45)的計算。龍骨的長度=70cm×(總點數/2)，即每根龍骨的長度為70cm，通常布置為雙口面板。
8、龍骨卡子、管接、盒接、鉚釘、鋼鋸條等輔料的計算。=總輔料價格×10%
9、底盒(86×86)的計算。底盒的數量=總點數/2
二、設備材料的計算
（1）、線纜的計算：

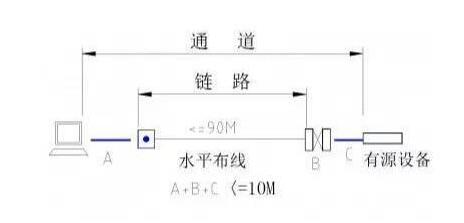

1、 L = 1.1 × (LMAX(最大）+ LMIN（最小）) / 2 + 6
2、H = C × (1+2+3+N-1) + (N-1) × (12+12)
3、本工程使用線纜箱數：
一箱網線可布置的信息點數量 n =305 / L ( n 取整數，省去小數點后面的數字)
所有信息點需要電纜箱數 = 數據點總數量 / n
其中，1、L為平均每個信息點用線量，LMAX為最遠的信息插座離樓層管理間的距離， LMIN為最近的信息插座離樓層管理間的距離，6為端對容差(主要考慮到施工時線纜的損耗、線纜布設長度誤差等因素)，其中10%為備用余量。2、H為總用光纖長度，C為樓層高度，N為樓層，12為端對容差（主要考慮施工光纖溶接和走線長度，因兩端都需要熔接即為12+12）。3、n為一箱網線可布置的信息點數量，305m為平均每箱電纜的長度。
如果有子配線間，則應該分別計算，公式是一致的。即：中心機房覆蓋信息點所需的線纜數量+子配線間覆蓋信息點所需的線纜數量+子配線間到中心機房級聯線所需的線纜數量。
還有一點請注意網線的數量一般為300米左右，不到305米，如果這個工程線纜數量比較大的時候，這個也有考慮。比如穿線設備端預留的線纜長度，也要綜合考慮，這個也會根據您的施工隊伍的整體施工工藝來判斷。
2、模塊的計算。
1、雙口面板的數量：總點數/2；
2、48口配線架的計算。總點數/48，如果有子配線間應分別計算，即各自覆蓋的信息點數/48，然后相加，4U；
3、線管理器的計算。48口配線架不需要線管理器(自帶)，主要是給交換機，如有子配線間應分別計算。1U；
4、機柜跳線(2m)。從配線架跳接到交換機的跳線+交換機之間的級聯線。
5、工作站的跳線。總點數的數量；
6、RJ45頭。(機柜跳線+工作站跳線)×2×1.1；
7、RJ45頭護套。為RJ45頭的數量；
8、三類大對數的數量。從弱電井通過橋架到機房的距離+富裕量(大一些，因為大對數不能連接的)；
9、110DW2-100FT配線架(2U)。一個為100對；
10、110過線槽。與110配線架的數量一致；
11、110背板(4U)。為：110DW2-100FT配線架數量/2；
12、110C4連接塊(每包10個)。
110DW2-100FT配線架為100對，即100部電話，它由四部分組成，每一部分為25對，即由5個C4連接塊和1個C5連接塊組成(5×4+1×5=25)，也就是說，100對大對數需要20個C4連接塊和4個C5連接塊。
13、110C5連接塊(每包10個)。同前；
14、電話跳線(盤/100米)。每根電話跳線需要1.5米。
15、RJ11頭。有電話的數量決定，如200部電話(200對大對數)需要200個RJ11頭(另一端直接打在RJ11配線架上)；
16、電話柜(200回)。根據電話點數決定；
17、機柜(42U，24U)。計算48口配線架、線管理器，RJ11配線架、交換機、服務器等的高度(U)；
三、光纖的配置
說明：二層有一中心機房，另外有一子配線間，是4和7層還各有一個子配線間，3個子配線間各放置6芯室內多模光纖。
模接方式：需要光纖耗材和ST多模光纖連接器；
熔接方式：需要單芯片多模ST尾纖，不需要光纖耗材和ST多模光纖連接器。
四、如何更精準的計算線纜的數量
首先計算線纜的數量應該根據施工圖來計算，我們干工程按圖施工，圖紙核算才是整個工程預算的基本。拿到施工圖紙了，一般要按照圖紙對照現場的橋架走向，是不是符合圖紙的設計，確定了橋架的走向，主線路基本確定。
再者就是計算從橋架引出的線纜，橋架引出的線纜一般都會做管，做管一般有兩種方式：一種線管吊裝，一種沿頂板安裝。
吊裝施工線纜和管材的計算比較簡單，就是按照圖紙計算，在最后的設備端預留30cm-100cm不等，看你最后的安裝設備及設備位置。沿頂板安裝線纜和管材一定要看一下，是不是要過梁，這個就不能按照圖紙計算了，要綜合考慮現場施工的條件，計算線纜和管材的數量。
還有就是關于垂直部分和水平部分的計算，尤其在是在弱電井內的線纜計算，首先要看樓層高度，再者就是弱電井設備安裝位置距離橋架的距離，綜合考慮，綜合計算。
總之，計算線纜的數量，一部分根據圖紙，一部分根據現場，一部分根據經驗，一部分根據施工隊伍。
