1、 設備組件

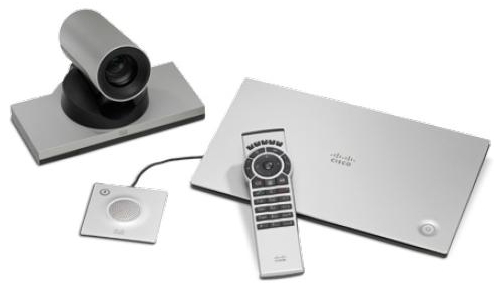

SX 20 產品開箱后所包含主要配件如下：
1、SX 20 編解碼器一臺
2、思科 1080P 高清鏡頭一個：
SX20 鏡頭組件根據訂單不同，會配置下列款型鏡頭的一臺：
A：Pr ecisionHD 1080p 12X
B：Pr ecisionHD 1080p 4XS2
3、全向麥克風一個
4、紅外遙控器一個，并包含 4 節 5 號電池
5、以及必要線纜若干：變壓器+電源線、鏡頭控制線、HDMI 視頻輸出線纜、VGA
－DVI 雙流線、網線等
注意：安裝
SX20 系統前，需要準備必要的顯示設備（對應相應的視頻輸入接口要求），以及
擴聲設備。同時在設備周圍留出足夠的空間，并布署相應的電源接口及網絡接口，以便于設備的
安裝及連接。
2、 設備安裝：

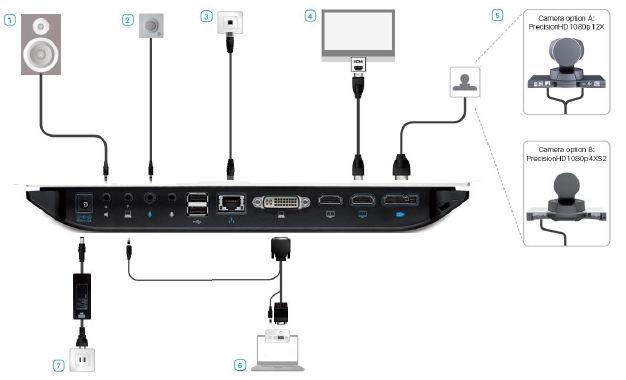

具體安裝步驟及安裝位置如圖解及說明所示：
1、將 SX20 編解碼器平穩擺放，連接擴聲設備。
注：如果房間采用 HDMI 電視擴聲，可以不連接此設備
如果采用電視音箱擴聲，請確認電視 HDMI 接口有帶外音頻輸入功能
2、連接全向麥克風 SX20 的麥克風 1 接口（SX20 可以連接兩路麥克風，需要額外訂購另
一個）
3、用網線連接 SX20 及房間內的網絡接口（建議使用標配網絡線纜）
4、用 HDMI 接口連接現場顯示設備，并連接 SX20 HDMI 輸出 1 接口（默認 HDMI 輸出 1
接口有控制菜單顯示）
注：HDMI 2 接口需要額外 License 控制才能生效，如果接錯可能導致無菜單或無圖
像
5、連接 SX20 的鏡頭控制口到相應的鏡頭，根據定貨鏡頭類型不同，有不同的鏡頭控制線及連接方法：
A：如果訂貨PrecisionHD 1080p 12X鏡頭，標配一分二鏡頭控制線，網絡接口連接
鏡頭RJ-45接口，HDMI接口連接鏡頭視頻輸出
B：如果訂貨PrecisionHD 1080p 4XS2鏡頭，標配一條思科特殊控制+視頻線纜，直
接連接SX20及鏡頭。
6、用 SX20 標配的 VGA-DVI 雙流線纜，連接計算機到 SX20 的 DVI PC 視頻輸入接口及 PC
音頻輸入接口，以保證 PC 視頻及音頻的同步傳輸
注：一些 PC 需要設置為投影模式才能將信號輸入到 SX20
7、將 SX20 連接電源適配器并連接房間電源

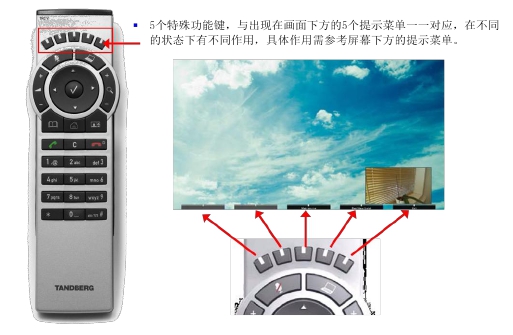

3、 遙控器說明：
特殊功能鍵
4、 SX20 基本配置

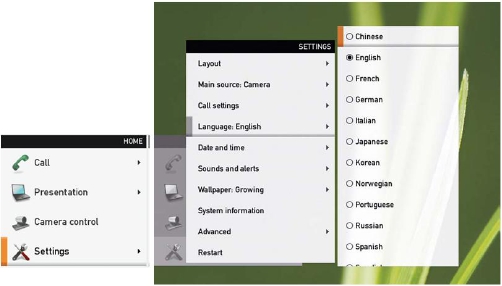

4.1 設置界面語言
通過菜單選擇“HOME>SETTINGS>Language”，然后選擇“Chinese”，界面語言就會變換為中文。
4.2 設置 IP 地址
通過菜單選擇“主頁>設置>高級>IP 設置”，然后選擇“靜態”并在相應的欄目中填入 IP 地址、
子網掩碼、網關等信息。所有 IP 的設置必須重啟系統后才生效。通過菜單選擇“主頁>設置>重新
啟動”完成重啟系統的操作。
4.3 設置自動應答及默認呼叫速率
通過菜單選擇“主菜單>設置>呼叫設置”，
1.“自動接聽模式”設置為“開”
2.“自動應答且麥克風關閉”設置為“開”
3.“默認速率”設置為“1152kbps”。

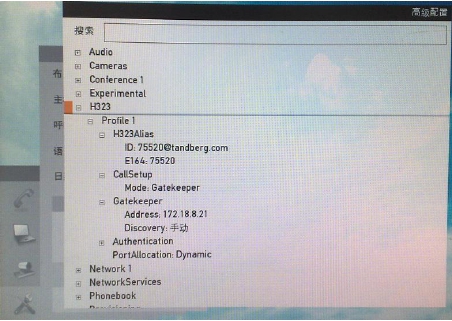

4.4 設置 H.323 注冊
通過菜單選擇“主菜單>設置>高級>高級配置”，選擇“H323”，在子項中配置：
1.“CallSetup”呼叫模式選為“Gatekeeper”
2.“Gatekeeper”的“Address”欄目中填入指定的 H.323 關守 IP：172.18.8.XX 地址，并將
“Discovery”發現模式選為“Manual”
3.“H.323Alies”中的“E.164”與“ID”欄目中填入相應為終端分配的短號及 ID。
1.4.5 設置本地屏幕輸出
通過菜單選擇“主菜單>設置>高級>高級配置”，選擇“Video>Output”，分別為“HDMI1”
與“HDMI2”設置合適輸出分辨率。
注意：如果調整了輸出分辨率后兩個屏幕都無法正常顯示，可以使用遙控器恢復出廠分辨率
設置，按順序快速按下“掛斷呼叫、
*#*#01#”，可將
HDMI1 的輸出分辨率恢復為
1280_720_60，
并顯示菜單。
另外，選擇“Video>Monitors”，選擇單屏幕輸出還是雙屏幕輸出。
1.“Single”，單屏幕輸出，主流與輔流圖像均從 1 號主屏幕以分屏方式輸出。
2.“Dual”，雙屏幕輸出，主流圖像從 1 號主屏幕輸出，輔流圖像從 2 號副屏幕輸出。
