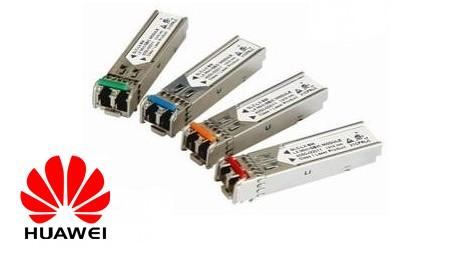

對于硬件開發工程師而言，光模塊有很多很重要的光電技術參數，但對于GBIC和SFP這兩種熱插拔光模塊而言，只需要了解光模塊的如下3種主要參數就可以順利開展工作了：
第一、中心波長：單位納米(nm)，目前主要有3種：
1) 850nm(MM，多模，成本低但傳輸距離短，一般只能傳輸500M);
2) 1310nm (SM，單模，傳輸過程中損耗大但色散小，一般用于40KM以內的傳輸);
3) 1550nm (SM，單模，傳輸過程中損耗小但色散大，一般用于40KM以上的長距離傳輸，最遠可以無
中繼直接傳輸120KM);
第二、 傳輸速率：指每秒鐘傳輸數據的比特數(bit)，單位bps，目前常用的有4種: 155Mbps、
1.25Gbps、2.5Gbps、10Gbps等。傳輸速率一般向下兼容，因此155M光模塊也稱FE(百兆)光模塊，1.25G光模塊也稱GE(千兆)光模塊，這是目前光傳輸設備中應用最多的模塊。此外，在光纖存儲系統(SAN)中它的傳輸速率有2Gbps、4Gbps和8Gbps;
第三、 傳輸距離：指光信號無需中繼放大可以直接傳輸的距離，單位千米(也稱公里，km),光模
塊一般有以下幾種規格：多模550m，單模15km、40km、80km和120km等等，詳見第一項說明。
光模塊的其他概念：
除以上3種主要技術參數外，光模塊還有如下幾個基本概念，這些概念只需簡單了解就行：
1) 激光器類別：激光器是光模塊中最核心的器件，將電流注入半導體材料中，通過諧振腔的光子振蕩和增益射出激光。目前最常用的激光器有FP和DFB激光器，它們的差異是半導體材料和諧振腔結構不同，DFB激光器的價格比FP激光器貴很多。傳輸距離在40KM以內的光模塊一般使用FP激光器;傳輸距離≥40KM的光模塊一般使用DFB激光器;
2)損耗和色散：損耗是光在光纖中傳輸時，由于介質的吸收散射以及泄漏導致的光能量損失，這部分能量隨著傳輸距離的增加以一定的比率耗散。色散的產生主要是因為不同波長的電磁波在同一介質中傳播時速度不等，從而造成光信號的不同波長成分由于傳輸距離的累積而在不同的時間到達接收端，導致脈沖展寬，進而無法分辨信號值。這兩個參數主要影響光模塊的傳輸距離，在實際應用過程中，1310nm光模塊一般按0.35dBm/km計算鏈路損耗，1550nm光模塊一般按0.20dBm/km計算鏈路損耗，色散值的計算非常復雜，一般只作參考;
3) 發射光功率和接收靈敏度：發射光功率指光模塊發送端光源的輸出光功率，接收靈敏度指在一定速率、誤碼率情況下光模塊的最小接收光功率。這兩個參數的單位都是dBm(意為分貝毫瓦，功率單位mw的對數形式，計算公式為10lg，1mw折算為0dBm)，主要用來界定產品的傳輸距離，不同波長、傳輸速率和傳輸距離的光模塊光發射功率和接收靈敏度都會不同，只要能確保傳輸距離就行;
4)光模塊的使用壽命：國際統一標準，7Х24小時不間斷工作5萬小時(相當于5年);
5) 光纖接口：SFP光模塊都是LC接口的，GBIC光模塊都是SC接口的，其他接口還有FC和ST等;
6) 工作溫度：0~+70℃; 儲藏溫度：-45~+80℃;工作電壓：3.3V; 工作電平：TTL/PECL/CML/LVDS。
