交換機常用光模塊的分類

各品牌以太網交換機常用的交換機光模塊有SFP，GBIC，XFP，XENPAK。
它們的英文全稱:
SFP:Small Form-factor Pluggabletransceiver ，小封裝可插拔收發器
GBIC：GigaBit Interface Converter，千兆以太網接口轉換器
XFP: 10-Gigabit small Form-factorPluggable transceiver 萬兆以太網接口
小封裝可插拔收發器
XENPAK: 10 Gigabit EtherNet TransceiverPAcKage萬兆以太網接口收發器集合封裝

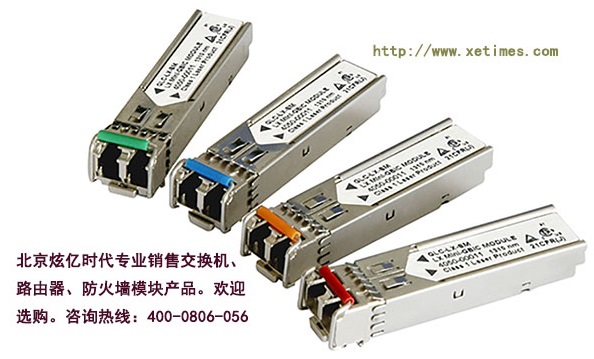

交換機常用光模塊的分類

多模和單模光纖的區別？
多模：
    可以傳播數百到上千個模式的光纖，稱為多模（MM）光纖。根據折射率在纖芯和包層的徑向分布情況，又可分為階躍多模光纖和漸變多模光纖。幾乎所有的多模光纖尺寸均為50/125μm或62.5/125μm，并且帶寬（光纖的信息傳輸量）通常為200MHz到2GHz。多模光端機通過多模光纖可進行長達5公里的傳輸。以發光二極管或激光器為光源。
單模：
     只能傳播一個模式的光纖稱為單模光纖。標準單模（SM）光纖折射率分布和階躍型光纖相似，只是纖芯直徑比多模光纖小得多。
    單模光纖的尺寸為9-10/125μm，并且較之多模光纖具有無限量帶寬和更低損耗的特性。而單模光端機多用于長距離傳輸，有時可達到150至200公里。采用LD或光譜線較窄的LED作為光源。
區別與聯系：
    單模設備通常既可在單模光纖上運行，亦可在多模光纖上運行，而多模設備只限于在多模光纖上運行。
使用光纜時傳輸損耗如何？
這取決于傳輸光的波長以及所使用光纖的種類。
850nm波長用于多模光纖時: 3.0分貝/公里
1310nm波長用于多模光纖時: 1.0分貝/公里
1310nm波長用于單模光纖時: 0.4分貝/公里
1550nm波長用于單模光纖時: 0.2分貝/公里
何為GBIC？
    GBIC是Giga Bitrate Interface Converter的縮寫，是將千兆位電信號轉換為光信號的接口器件。GBIC設計上可以為熱插拔使用。GBIC是一種符合國際標準的可互換產品。采用 GBIC接口設計的千兆位交換機由于互換靈活，在市場上占有較大的市場分額。
何為SFP？
     SFP是SMALL FORM PLUGGABLE的縮寫，可以簡單的理解為GBIC的升級版本。SFP模塊體積比GBIC模塊減少一半，可以在相同的面板上配置多出一倍以上的端口數量。SFP模塊的其他功能基本和GBIC一致。有些交換機廠商稱SFP模塊為小型化GBIC（MINI-GBIC）。
    未來的光模塊必須支持熱插拔，即無需切斷電源，模塊即可以與設備連接或斷開，由于光模塊是熱插拔式的，網絡管理人員無需關閉網絡就可升級和擴展系統，對在線用戶不會造成什么影響。熱插拔性也簡化了總的維護工作，并使得最終用戶能夠更好地管理他們的收發模塊。同時，由于這種熱交換性能，該模塊可使網絡管理人員能夠根據網絡升級要求，對收發成本、鏈路距離以及所有的網絡拓撲進行總體規劃，而無需對系統板進行全部替換。支持這熱插拔的光模塊目前有GBIC和SFP，由于SFP與SFF的外型大小差不多，它可以直接插在電路板上，在封裝上較省空間與時間，且應用面相當廣，因此，其未來發展很值得期待，甚至有可能威脅到SFF的市場。
何為SFF？
     SFF（Small Form Factor）小封裝光模塊采用了先進的精密光學及電路集成工藝，尺寸只有普通雙工SC（1X9）型光纖收發模塊的一半，在同樣空間可以增加一倍的光端口數，可以增加線路端口密度，降低每端口的系統成本。又由于SFF小封裝模塊采用了與銅線網絡類似的KT-RJ接口，大小與常見的電腦網絡銅線接口相同，有利于現有以銅纜為主的網絡設備過渡到更高速率的光纖網絡以滿足網絡帶寬需求的急劇增長。
網絡連接設備接口類型
BNC接口
    BNC接口是指同軸電纜接口，BNC接口用于75歐同軸電纜連接用，提供收（RX）、發（TX）兩個通道，它用于非平衡信號的連接。
光纖接口
     光纖接口是用來連接光纖線纜的物理接口。通常有SC、ST、LC、FC等幾種類型。對于10Base-F連接來說，連接器通常是ST類型，另一端FC連的是光纖步線架。FC是FerruleConnector的縮寫，其外部加強方式是采用金屬套，緊固方式為螺絲扣。ST接口通常用于10Base-F，SC接口通常用于100Base-FX和GBIC，LC通常用于SFP 。
RJ-45接口
     RJ-45接口是以太網最為常用的接口，RJ-45是一個常用名稱，指的是由IEC（60）603-7標準化，使用由國際性的接插件標準定義的8個位置（8針）的模塊化插孔或者插頭。
RS-232接口
     RS-232-C接口（又稱 EIA RS-232-C）是目前最常用的一種串行通訊接口。它是在1970年由美國電子工業協會（EIA）聯合貝爾系統、調制解調器廠家及計算機終端生產廠家共同制定的用于串行通訊的標準。它的全名是“數據終端設備（DTE）和數據通訊設備（DCE）之間串行二進制數據交換接口技術標準”。該標準規定采用一個25個腳的DB25連接器，對連接器的每個引腳的信號內容加以規定，還對各種信號的電平加以規定。
RJ-11接口
    RJ-11接口就是我們平時所說的電話線接口。RJ-11是用于西部電子公司（Western Electric）開發的接插件的通用名稱。其外形定義為6針的連接器件。原名為WExW，這里的x表示“活性”，觸點或者打線針。例如， WE6W 有全部6個觸點，編號1到6, WE4W 界面只使用4針，最外面的兩個觸點(1和6) 不用，WE2W 只使用中間兩針（即電話線接口用）。
