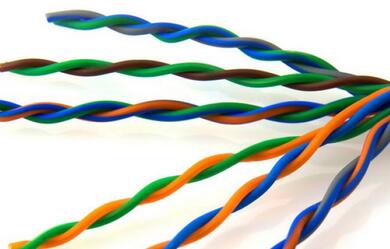

綜合布線之網線有哪些種類？雙絞線常見的有3類線，5類線和超5類線、6類線，以及最新的7類線。前者線徑細而后者線徑粗.
一類線：主要用于傳輸語音(一類標準主要用于八十年代初之前的電話線纜)，不同于數據傳輸。
二類線：傳輸頻率為1MHZ，用于語音傳輸和最高傳輸速率4Mbps的數據傳輸，常見于使用4MBPS規范令牌傳遞協議的舊的令牌網。
三類線：在ANSI和EIA/TIA568標準中指定的電纜，該電纜的傳輸頻率16MHz，用于語音傳輸及最高傳輸速率為10Mbps的數據傳輸主要用于10BASE--T。
四類線：該類電纜的傳輸頻率為20MHz，用于語音傳輸和最高傳輸速率16Mbps的數據傳輸主要用于基于令牌的局域網和 10BASE-T/100BASE-T。
網線
五類線：該類電纜增加了繞線密度，外套一種高質量的絕緣材料，傳輸率為100MHz，用于語音傳輸和最高傳輸速率為100Mbps的數據傳輸，主要用于100BASE-T和10BASE-T網絡。這是最常用的以太網電纜。
超五類線：超5類具有衰減小，串擾少，并且具有更高的衰減與串擾的比值(ACR)和信噪比(StructuralReturn Loss)、更小的時延誤差，性能得到很大提高。超5類線主要用于千兆位以太網(1000Mbps)。
六類線：該類電纜的傳輸頻率為1MHz～250MHz，六類布線系統在200MHz時綜合衰減串擾比(PS-ACR)應該有較大的余量，它提供2倍于超五類的帶寬。六類布線的傳輸性能遠遠高于超五類標準，最適用于傳輸速率高于1Gbps的應用。六類與超五類的一個重要的不同點在于：改善了在串擾以及回波損耗方面的性能，對于新一代全雙工的高速網絡應用而言，優良的回波損耗性能是極重要的。六類標準中取消了基本鏈路模型，布線標準采用星形的拓撲結構，要求的布線距離為：永久鏈路的長度不能超過90m，信道長度不能超過100m。
超六類線：超六類線是六類線的改進版，同樣是ANSI/EIA/TIA-568B.2和ISO 6類/E級標準中規定的一種非屏蔽雙絞線電纜，主要應用于千兆位網絡中。在傳輸頻率方面與六類線一樣，也是200～250 MHz，最大傳輸速度也可達到1 000 Mbps，只是在串擾、衰減和信噪比等方面有較大改善。
七類線：該線是ISO 7類/F級標準中最新的一種雙絞線，它主要為了適應萬兆位以太網技術的應用和發展。但它不再是一種非屏蔽雙絞線了，而是一種屏蔽雙絞線，所以它的傳輸頻率至少可達500 MHz，是六類線和超六類線的2倍以上，傳輸速率可達10 Gbps。雙絞線可分為非屏蔽雙絞線(UTP=UNSHIELDED TWISTED PAIR)和屏蔽雙絞線(STP=SHIELDED TWISTEDPAIR)。屏蔽雙絞線電纜的外層由鋁鉑包裹，以減小輻射，但并不能完全消除輻射，屏蔽雙絞線價格相對較高，安裝時要比非屏蔽雙絞線電纜困難。非屏蔽雙絞線電纜具有以下優點：無屏蔽外套，直徑小，節省所占用的空間;重量輕，易彎曲，易安裝;將近端串擾減至最小或加以消除;具有阻燃性;具有獨立性和靈活性，適用于結構化綜合布線。
