　　ASA 5512 ACL 無效 分析案例：

　　內網 gi 0/0 192.168.60.2

　　公網 gi 0/5 xxx.xxx.xxx.xxx

　　ASA 5512 9.1

　　需求：

　　將公網 xxx.xxx.xxx.xxx:3389 映射到內網 192.168.60.2:3389

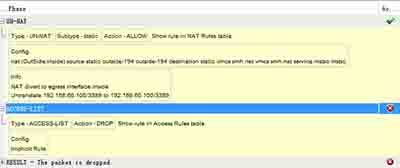

　　通過package-trace工具測試的結果如下：

　　請見截圖

　　日志顯示如下：

　　Deny IP spoof from (42.62.95.194) to 192.168.60.100 on interface OutSide

　　問題：

　　1.根據日志及測試工具結果，判斷是被ACL deny了，但是為什么呢?因為我的ACL配置有錯誤嗎?還是因為我的ACL沒有生效?

　　2.我在公網PC上 telnet 防火墻80端口，則會出現請求被deny的日志，這是沒問題。而我telnet 3389或其他端口，FW日志沒有任何顯示，就貌似沒有請求過來，這是為什么呢?

　　ASA Version 9.1(2)

　　!

　　hostname ciscoasa

　　domain-name smh.net

　　enable password pLSOnxkiiRfoCrRc encrypted

　　names

　　ip local pool VPN 192.168.60.240-192.168.60.250 mask 255.255.255.0

　　!

　　interface GigabitEthernet0/0

　　nameif inside

　　security-level 90

　　ip address 192.168.60.2 255.255.255.0

　　!

　　interface GigabitEthernet0/1

　　shutdown

　　no nameif

　　no security-level

　　no ip address

　　!

　　interface GigabitEthernet0/2

　　shutdown

　　no nameif

　　no security-level

　　no ip address

　　!

　　interface GigabitEthernet0/3

　　shutdown

　　no nameif

　　no security-level

　　no ip address

　　!

　　interface GigabitEthernet0/4

　　shutdown

　　no nameif

　　no security-level

　　no ip address

　　!

　　interface GigabitEthernet0/5

　　nameif OutSide

　　security-level 100

　　ip address 42.62.95.194 255.255.255.240

　　!

　　interface Management0/0

　　management-only

　　nameif management

　　security-level 100

　　ip address 192.168.1.1 255.255.255.0

　　!

　　boot system disk0:/asa912-smp-k8.bin

　　ftp mode passive

　　clock timezone CST 8

　　dns domain-lookup inside

　　dns domain-lookup OutSide

　　dns server-group DefaultDNS

　　name-server 211.98.2.4

　　domain-name smh.net

　　object service ssh_7722

　　service tcp source eq 7722 destination eq 7722

　　object network vmcs.smh.net

　　host 192.168.60.100

　　object service mstsc

　　service tcp source eq 3389 destination eq 3389

　　object network outside-194

　　host 42.62.95.194

　　object network In

　　object service http

　　service tcp source eq www destination eq www

　　object network outside-195

　　host 42.62.95.195

　　object network inside-network

　　subnet 192.168.60.0 255.255.255.0

　　object-group protocol TCPUDP

　　protocol-object udp

　　protocol-object tcp

　　object-group-search access-control

　　access-list OutSide_access_in extended permit object mstsc any any log debugging

　　access-list inside_access_in extended permit object mstsc any any log debugging

　　access-list inside_access_in extended permit object-group TCPUDP object vmcs.smh.net any eq domain

　　pager lines 24

　　logging enable

　　logging asdm informational

　　mtu inside 1500

　　mtu OutSide 1500

　　mtu management 1500

　　icmp unreachable rate-limit 1 burst-size 1

　　asdm image disk0:/asdm-713.bin

　　no asdm history enable

　　arp timeout 14400

　　no arp permit-nonconnected

　　nat (OutSide,inside) source static outside-194 outside-194 destination static vmcs.smh.net vmcs.smh.net

　　service mstsc mstsc

　　access-group inside_access_in in interface inside

　　access-group OutSide_access_in in interface OutSide

　　route OutSide 0.0.0.0 0.0.0.0 42.62.95.193 1

　　timeout xlate 3:00:00

　　timeout pat-xlate 0:00:30

　　timeout conn 1:00:00 half-closed 0:10:00 udp 0:02:00 icmp 0:00:02

　　timeout sunrpc 0:10:00 h323 0:05:00 h225 1:00:00 mgcp 0:05:00 mgcp-pat 0:05:00

　　timeout sip 0:30:00 sip_media 0:02:00 sip-invite 0:03:00 sip-disconnect 0:02:00

　　timeout sip-provisional-media 0:02:00 uauth 0:05:00 absolute

　　timeout tcp-proxy-reassembly 0:01:00

　　timeout floating-conn 0:00:00

　　dynamic-access-policy-record DfltAccessPolicy

　　user-identity default-domain LOCAL

　　aaa authentication telnet console LOCAL

　　http server enable

　　http 192.168.1.0 255.255.255.0 management

　　http 0.0.0.0 0.0.0.0 inside

　　http 0.0.0.0 0.0.0.0 OutSide

　　no snmp-server location

　　no snmp-server contact

　　snmp-server enable traps snmp authentication linkup linkdown coldstart warmstart

　　crypto ipsec ikev2 ipsec-proposal DES

　　protocol esp encryption des

　　protocol esp integrity sha-1 md5

　　crypto ipsec ikev2 ipsec-proposal 3DES

　　protocol esp encryption 3des

　　protocol esp integrity sha-1 md5

　　crypto ipsec ikev2 ipsec-proposal AES

　　protocol esp encryption aes

　　protocol esp integrity sha-1 md5

　　crypto ipsec ikev2 ipsec-proposal AES192

　　protocol esp encryption aes-192

　　protocol esp integrity sha-1 md5

　　crypto ipsec ikev2 ipsec-proposal AES256

　　protocol esp encryption aes-256

　　protocol esp integrity sha-1 md5

　　crypto ipsec security-association pmtu-aging infinite

　　crypto dynamic-map SYSTEM_DEFAULT_CRYPTO_MAP 65535 set ikev2 ipsec-proposal AES256 AES192 AES 3DES DES

　　crypto map OutSide_map 65535 ipsec-isakmp dynamic SYSTEM_DEFAULT_CRYPTO_MAP

　　crypto map OutSide_map interface OutSide

　　crypto ca trustpool policy

　　crypto ikev2 policy 1

　　encryption aes-256

　　integrity sha

　　group 5 2

　　prf sha

　　lifetime seconds 86400

　　crypto ikev2 policy 10

　　encryption aes-192

　　integrity sha

　　group 5 2

　　prf sha

　　lifetime seconds 86400

　　crypto ikev2 policy 20

　　encryption aes

　　integrity sha

　　group 5 2

　　prf sha

　　lifetime seconds 86400

　　crypto ikev2 policy 30

　　encryption 3des

　　integrity sha

　　group 5 2

　　prf sha

　　lifetime seconds 86400

　　crypto ikev2 policy 40

　　encryption des

　　integrity sha

　　group 5 2

　　prf sha

　　lifetime seconds 86400

　　crypto ikev2 enable OutSide client-services port 443

　　telnet 0.0.0.0 0.0.0.0 inside

　　telnet 0.0.0.0 0.0.0.0 OutSide

　　telnet timeout 30

　　ssh timeout 5

　　ssh key-exchange group dh-group1-sha1

　　console timeout 0

　　dhcpd address 192.168.1.2-192.168.1.254 management

　　dhcpd enable management

　　!

　　threat-detection basic-threat

　　threat-detection statistics access-list

　　no threat-detection statistics tcp-intercept

　　ntp authenticate

　　ntp server 210.72.145.44 source OutSide prefer

　　ssl encryption rc4-sha1 aes128-sha1 aes256-sha1 3des-sha1

　　webvpn

　　username duckling password znZCFn3Zzd6Pbj5F encrypted privilege 15

　　username admin password a54LRNMRW6ia5dEY encrypted privilege 15

　　!

　　class-map inspection_default

　　match default-inspection-traffic

　　!

　　!

　　policy-map type inspect dns preset_dns_map

　　parameters

　　message-length maximum client auto

　　message-length maximum 512

　　policy-map global_policy

　　class inspection_default

　　inspect dns preset_dns_map

　　inspect ftp

　　inspect h323 h225

　　inspect h323 ras

　　inspect rsh

　　inspect rtsp

　　inspect esmtp

　　inspect sqlnet

　　inspect skinny

　　inspect sunrpc

　　inspect xdmcp

　　inspect sip

　　inspect netbios

　　inspect tftp

　　inspect ip-options

　　!

　　service-policy global_policy global

　　prompt hostname context

　　no call-home reporting anonymous

　　Cryptochecksum:efeb349e2b0ee6b4095dd2ac1346e87b

　　: end

　　ciscoasa#

　　解答：object service mstsc

　　service tcp source eq 3389 destination eq 3389

　　這個是不對的。源端口是隨機的，需要改一下。

　　object service mstsc

　　service tcp destination eq 3389

　　access-list OutSide_access_in permit object mstsc any host 192.168.60.2

　　或者直接

　　object net host-3389

　　host 192.168.60.2

　　nat (inside,outside) static inter service tcp 3389 3389

　　access-list outside-3389 permit tcp any host 192.168.60.2 eq 3389

　　access-group outside-3389 in int outside
