會場無線覆蓋部署方案--聯想TechWorld2015
云爍IT服務
提供最優質的無線覆蓋方案
助力聯想 TechWorld 2015
[聯天下-啟未來]
需求分析
核心交換+核心路由
設備部署
組網原則
信息通道變得更多，從而更高速
云爍IT服務
提供最優質的無線覆蓋方案
助力聯想 TechWorld 2015
[聯天下-啟未來]
需求分析
| * 4樓主要覆蓋范圍為A、B廳、展區、媒體專訪間、VIP、走廊 |
| * 2樓主要覆蓋范圍為聯想、媒體、揚思的辦公區域 |
| * 根據使用人群劃分出多個SSID |
| * 1、2、4層根據需求部署有線 |
| * 無線射頻調優及部署有線點位 |
| * 根據數據業務類型自動選擇互聯網出口 |
| * 4樓使用網絡的人數約3000人。考慮到一個用戶可能會有多個終端，以4000人為參考 |
| * 1樓和2樓使用人數較少，已1500人為參考 |

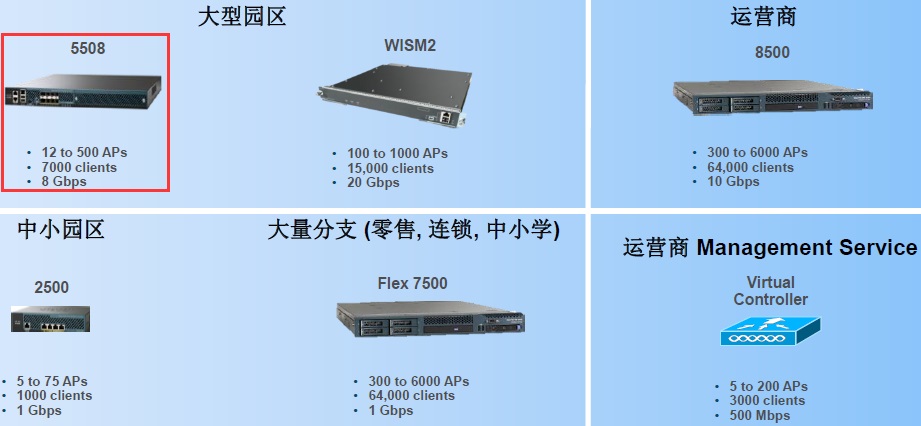

設備選型

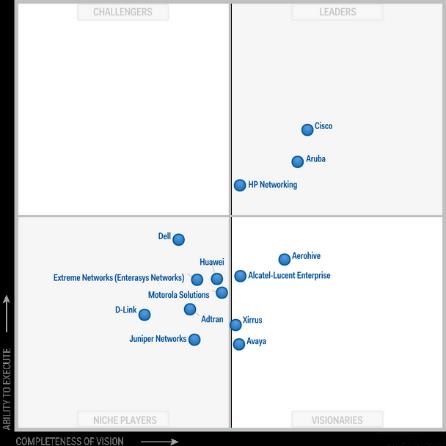

gartner魔力象限

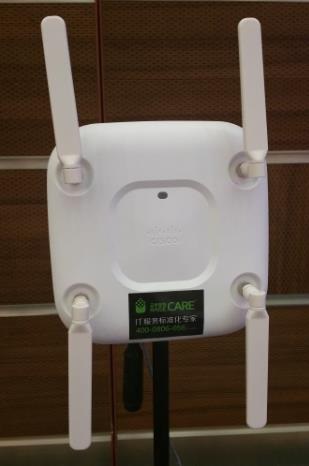

Cisco AIR-CAP2702E-H-K9
| * 三空間流，MIMO技術，適合高密集覆蓋 |
| * 支持2.4GHz和5GHz |
| * 支持802.11AC，帶寬最高1.3Gbps |
| * 支持CleanAir和ClientLink 3.0 |
| * 豐富的5GHz信道資源 |
| * 每個Radio最多可連接200終端 |

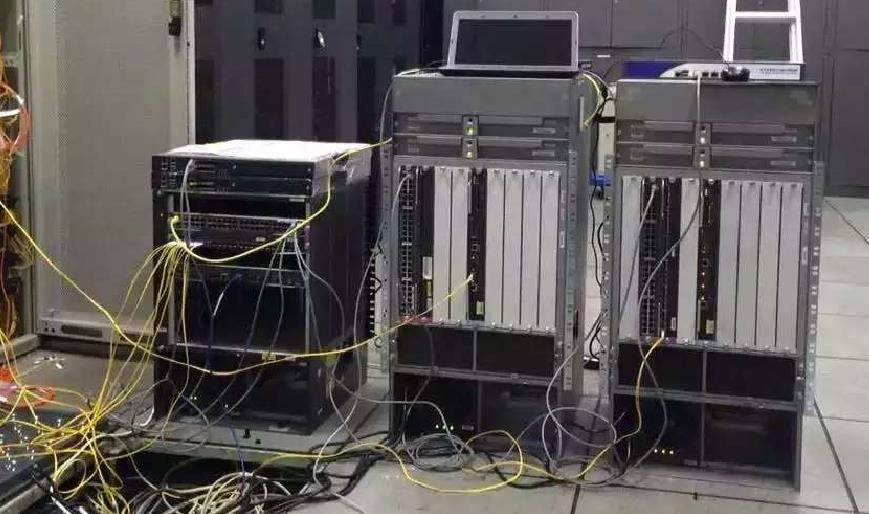

核心交換+核心路由
| * 核心交換為Cisco 6509，背板容量2T |
| * 核心路由為Cisco 7609，背板容量720G |
| * 接入交換機為Cisco 3560G三層千兆PoE交換機 |

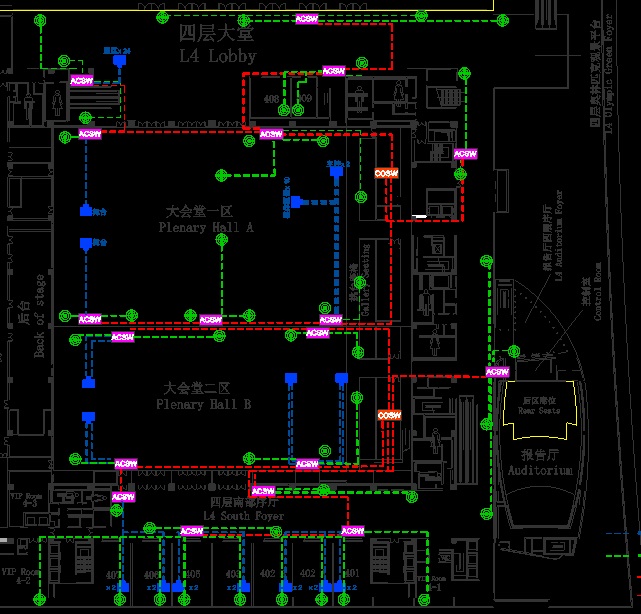

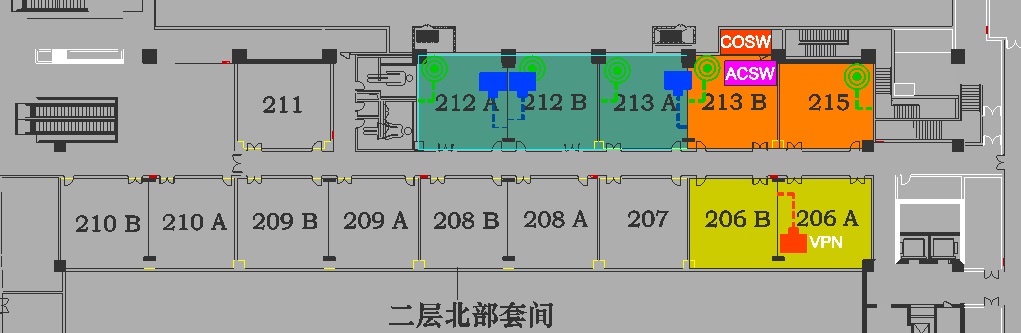

設備部署
| * A廳共部署20個AP |
| * B廳6個AP |
| * 展區+走廊根據需求合理部署 |
| * 媒體間、VIP每個房間一個AP |
| * 根據需求部署有線點位 |

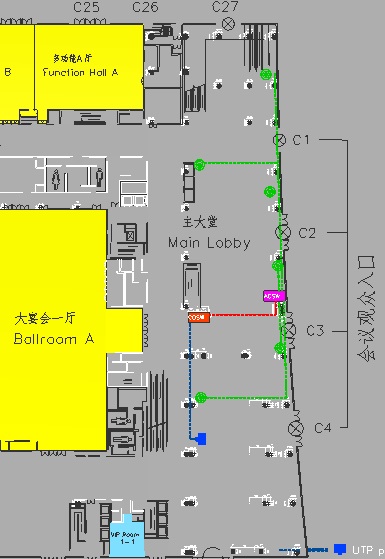

1.VIP每個房間一個AP及一根有線
| * 部署7個AP |

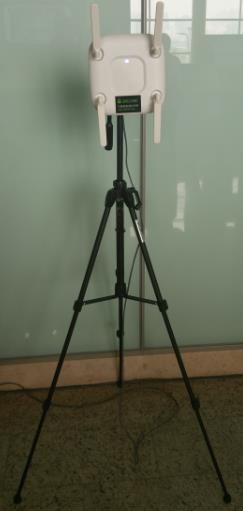

| * AP部署在2樓欄桿后的三腳架上 |
| * AP天線指向一樓大廳 |
| * 重點覆蓋簽到臺區域 |

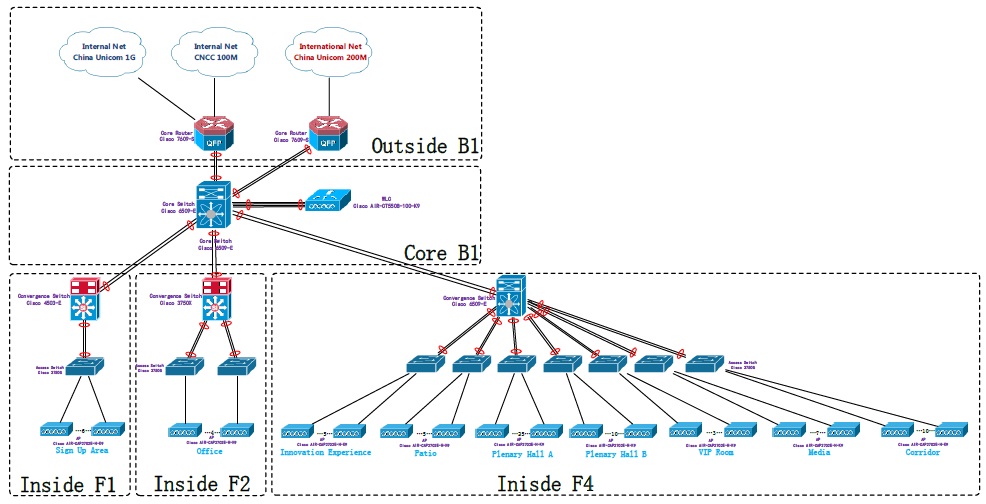

組網原則
| * 采用成熟的、穩定的協議進行網絡組建，以保證網絡的穩定性。 |
| * 核心與核心、核心與匯聚、匯聚與接入之間采用雙鏈路捆綁的方式連接，以提升鏈路帶寬及實現鏈路冗余。 |
| * 使用無線的終端較多，重點優化無線網絡。 |
| 例：無線控制器HA、終端信道引導、終端負載均衡、關閉2.4GHz低速率、開啟CleanAir、針對每SSID、每終端限速等。 |
無線分析
| * 隨著連接人數的增多，2.4GHz頻段逐漸癱瘓，因為2.4GHz干擾較大，國會的免費WiFi、對講機、無線MIC、類360免費WiFi軟件、私接入無線小路由都是干擾源。 |
|
* 5GHz干擾較小，絕大部分用戶連接的為802.11AC，5GHz網絡快速穩定，未出現掉線狀況、
1樓+2樓+4樓連接無線的人數峰值為1000左右。
|

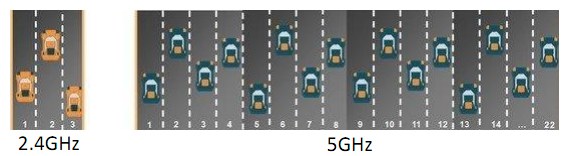

2.4GHz和5GHz對比
信息通道變得更多，從而更高速

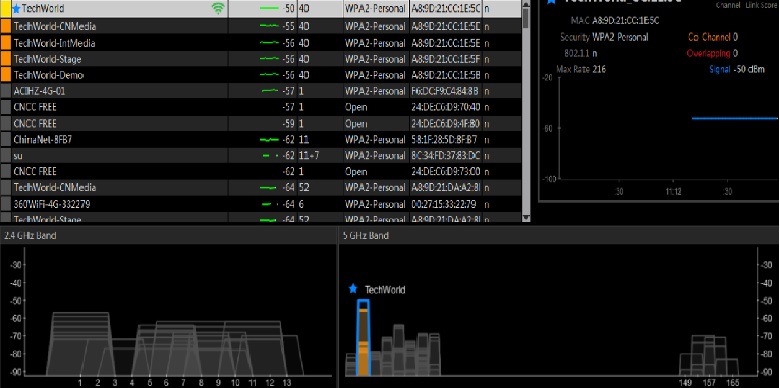

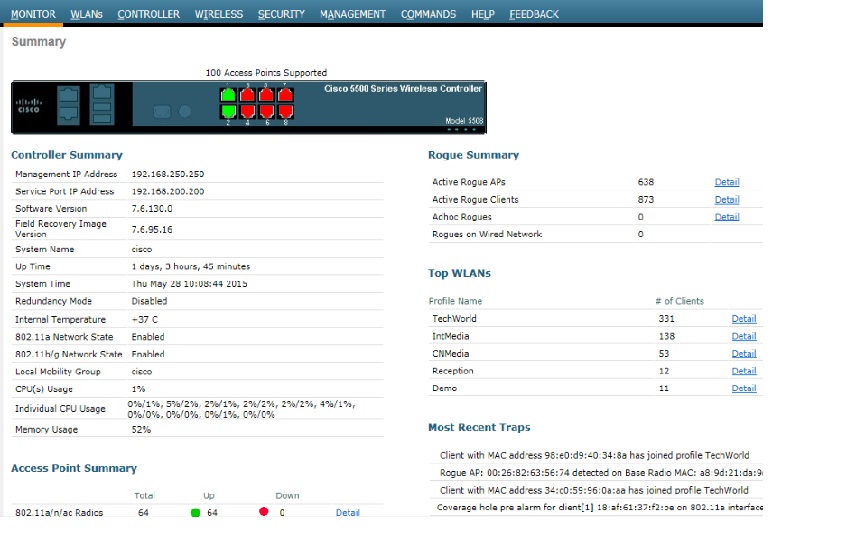

現場流氓AP較多

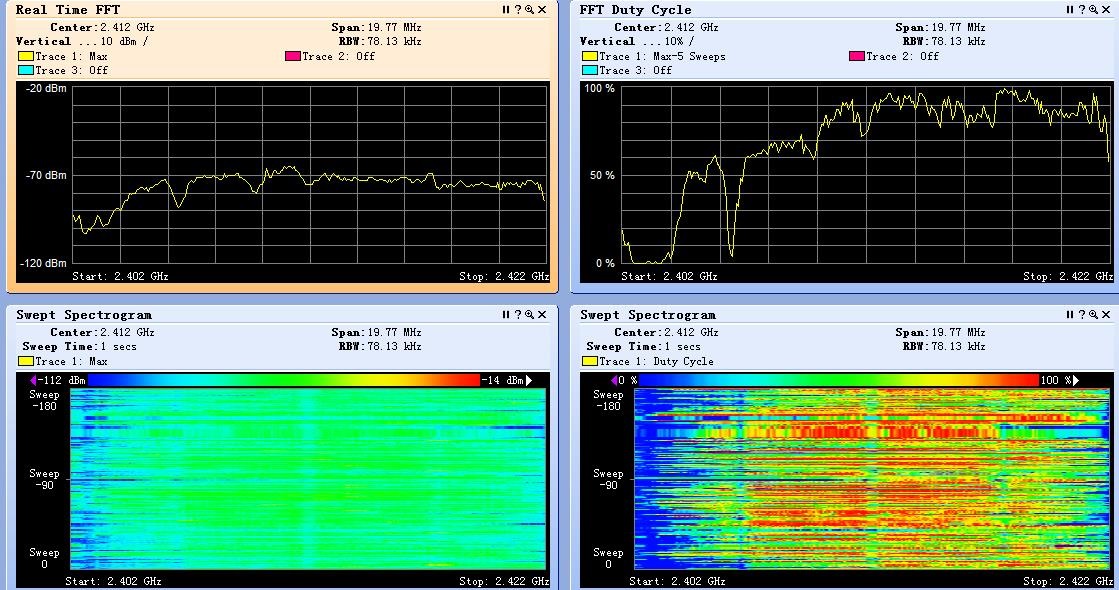

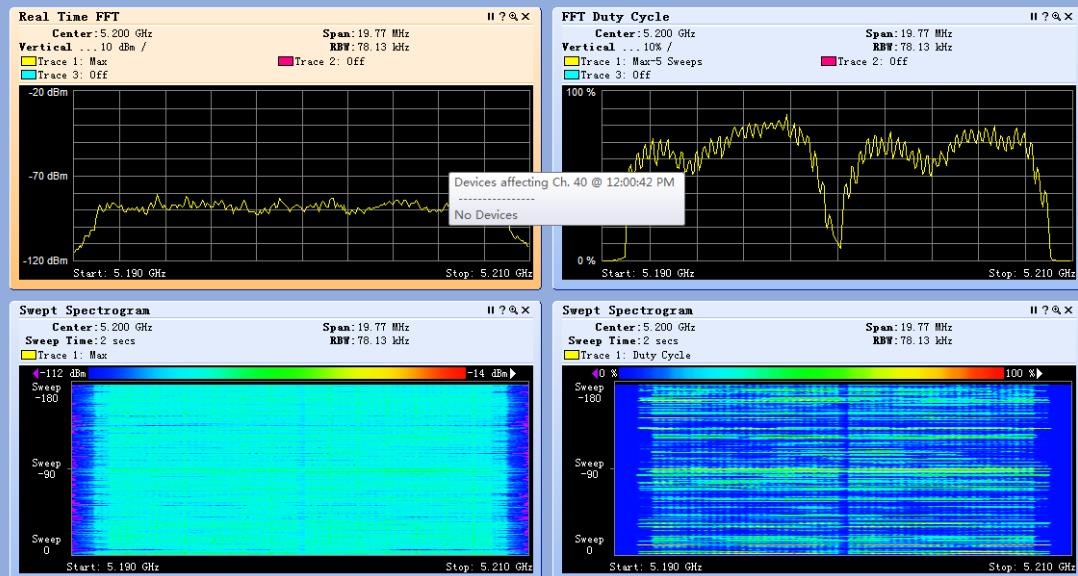

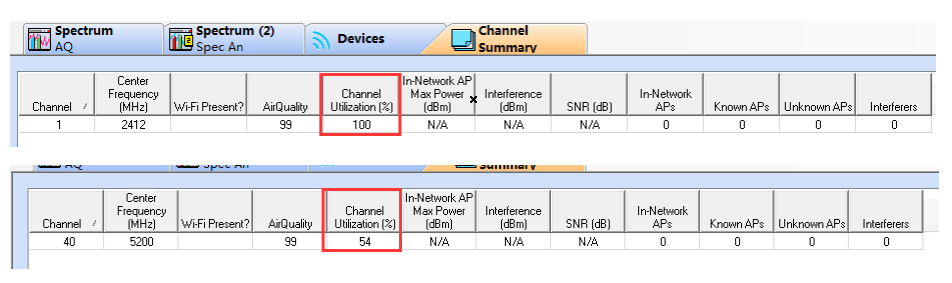

2.4GHz和5GHz信道利用率對比

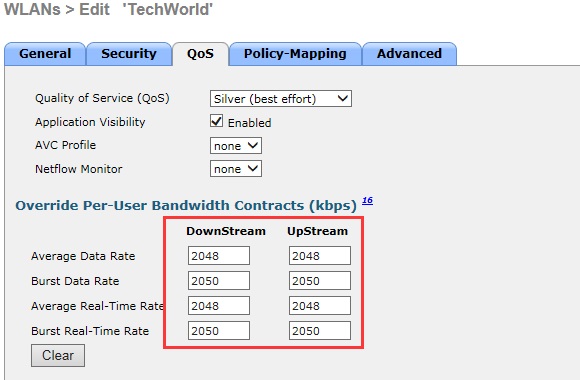

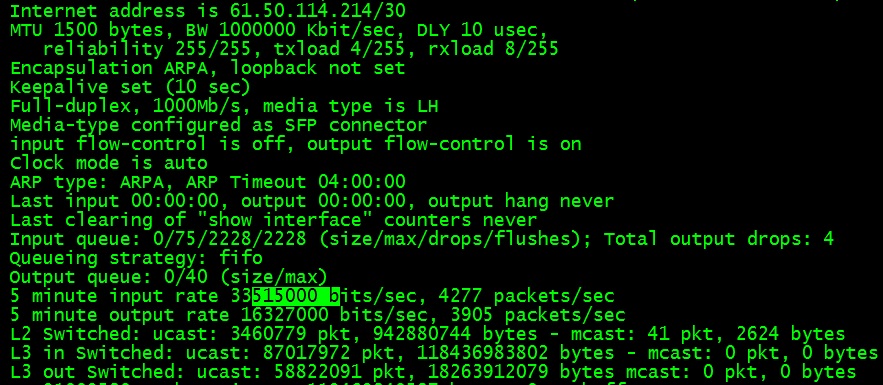

終端限速

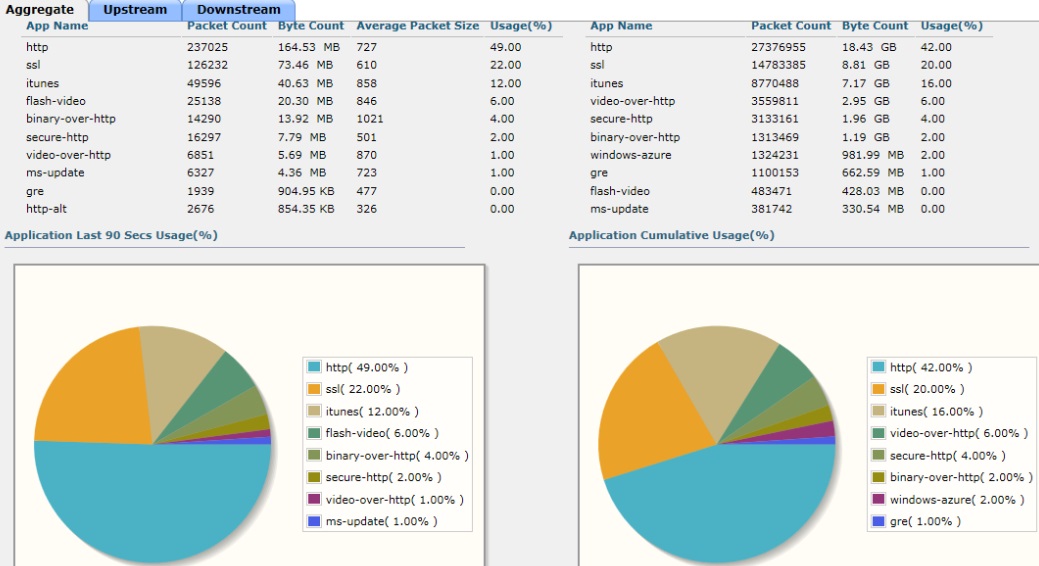

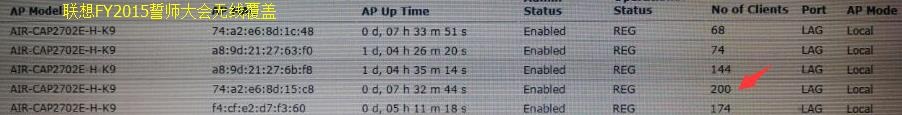

終端流量分析

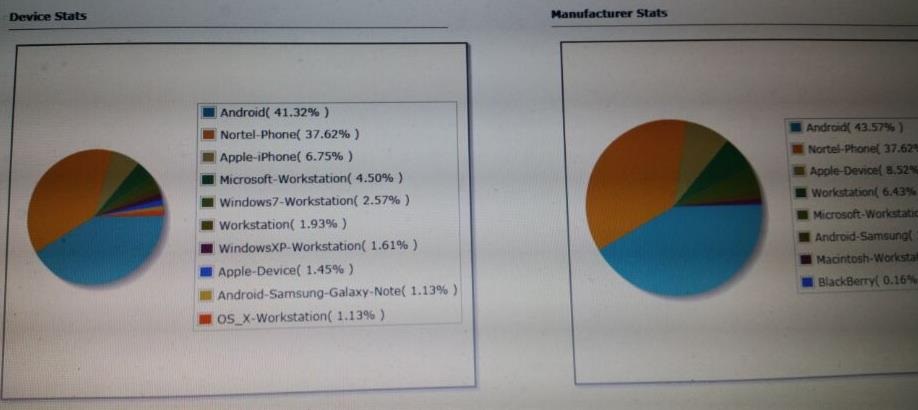

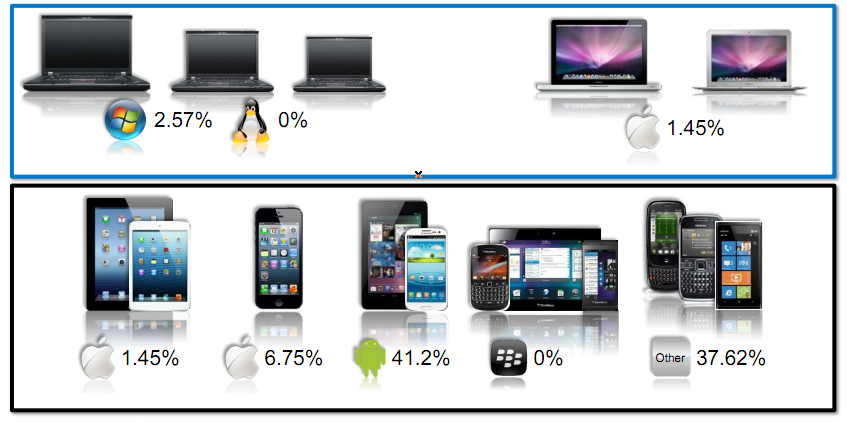

終端類型
用戶體驗
| * 無線峰值連接人數為1000人左右，4樓會場內部2.4GHz癱瘓，無線進行了射頻調優，1000終端中有800多終端連接5GHz,5GHz上網穩定、流暢。 |
| * 現場有線點位均做了帶寬保證，上網穩定。 |

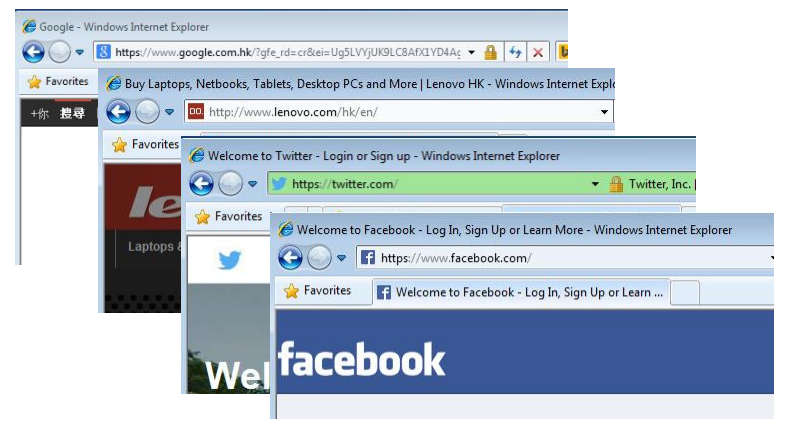

| * 海外網絡可以直接訪問，速度較理想。 |
| * 從會議開始到結束，未發生設備宕機、斷網現象。 |
| * 聯通互聯網線路穩定，未出現丟包現象。 |
